模块化建筑快速部署中的标准化脚轮接口设计

2025-11-20 8:05:51

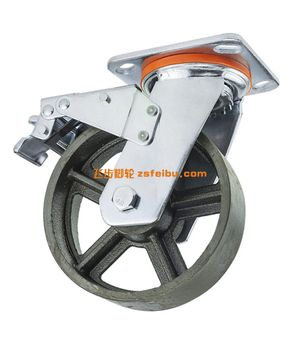

   在全球城市化进程加速与应急需求增长的背景下，模块化建筑（Modular Construction）因其“工厂预制、现场拼装、快速部署”的核心优势，正成为建筑行业转型的关键方向。从临时医疗站、应急救灾住所，到可移动商业展厅、短期办公空间，模块化建筑通过将整体结构拆分为标准化功能模块（如居住单元、卫浴模块、设备间模块），在工厂完成内部装修与设备集成后，运输至现场通过吊装或拼接完成组装，可将传统建筑工期缩短50%-70%。

然而，模块化建筑的“移动性”与“快速部署”特性对支撑其转运的脚轮系统提出了极高要求：一方面，模块在工厂、运输车辆、施工现场之间的转移需要脚轮具备高承载能力（单个模块重量通常为1-10吨）、灵活转向（适应狭窄通道）与可靠制动（防止意外滑动）；另一方面，不同建筑模块（尺寸、重量、功能各异）的脚轮需兼容通用运输设备（如叉车、平板车），并支持快速拆装与接口互换，以提升整体部署效率。

传统建筑模块的脚轮多为“定制化配套”——根据单个模块的尺寸与载荷单独设计安装位，导致脚轮规格不统一、拆装工具复杂、跨模块复用率低（据统计，传统项目中脚轮重复利用率不足30%），严重制约了模块化建筑的快速响应能力。在此背景下，标准化脚轮接口设计应运而生——通过定义统一的机械连接、电气集成与功能扩展标准，使脚轮成为可快速适配不同模块的“通用接口”，成为推动模块化建筑“即插即用”的关键支撑技术。

一、模块化建筑对脚轮系统的核心需求

（一）功能需求：承载、移动与定位的平衡

1. 高承载能力：单个建筑模块的重量根据功能差异显著（如居住模块约1-3吨，设备间模块可达5-10吨），脚轮需承受静态载荷（模块静止时的压力）与动态载荷（运输过程中的冲击与振动），并保证长期使用不变形（如聚氨酯轮的压缩永久变形率＜5%）。

2. 灵活移动性：模块需在工厂车间（空间狭窄）、运输车辆（如低平板半挂车）、施工现场（不平整地面）之间转移，脚轮应支持360°自由转向（最小转弯半径＜模块长度的1.5倍）、低滚动阻力（节能且易操控），并适应多种地面（水泥地、钢板、临时路面）。

3. 精准定位与制动：到达部署位置后，脚轮需快速锁定（防止模块因风力、人员走动或后续施工振动而偏移），定位精度通常要求±5mm（确保模块拼接缝严密）。

（二）快速部署需求：拆装效率与通用性

1. 快速拆装：模块化建筑的优势在于“即装即用”，脚轮的安装与拆卸应在10-15分钟内完成（传统定制脚轮需30分钟以上），且无需复杂工具（如仅需手动扳手或快拆插销）。

2. 接口通用性：不同尺寸、重量的模块（如3m×6m居住单元与2m×2m卫浴模块）应能共用同一类脚轮接口，避免为每个模块单独设计安装结构，提升脚轮的跨模块复用率（目标＞80%）。

3. 功能扩展兼容：脚轮接口需预留电气线路（如为电动脚轮供电）、传感器安装位（如压力传感器监测载荷分布）或附加功能模块（如防倾覆支腿接口），以适应未来智能化与多功能化需求。

二、标准化脚轮接口的核心设计要素

标准化脚轮接口是一套规范化的机械、电气与功能连接标准，其设计需围绕“机械兼容性、承载可靠性、操作便捷性”三大原则，核心要素包括以下四类：

（一）机械连接接口：标准化安装位与固定方式

机械接口是脚轮与模块主体的物理连接基础，其标准化目标是确保脚轮能通过统一方式快速安装至不同模块的底部框架。

1. 安装孔位标准

定义模块底部框架的脚轮安装区域为标准化网格布局（如以200mm×200mm为基本单元的矩阵），每个安装位的中心距、孔径与孔深固定。例如：

• 孔距：相邻安装孔的中心距统一为200mm（兼容大多数模块框架的龙骨间距）；

• 孔径：安装孔直径为14mm（适配M12螺栓，兼顾强度与通用性）；

• 孔深：≥25mm（确保螺栓有足够的拧入长度，防止松动）。

模块底部框架预埋带螺纹的钢套筒（或高强度塑料螺母），脚轮支架通过M12螺栓与套筒连接，实现“即插即固”。

2. 支架连接形式

脚轮支架与模块的连接可采用两种标准化形式：

• 刚性连接（适用于静态承载为主）：通过螺栓直接固定脚轮支架至模块底部，结构简单，适合重量＜3吨的模块；

• 铰接连接（适用于需转向或减震）：支架与模块通过旋转轴（如不锈钢销轴）连接，配合减震弹簧（如橡胶减震垫或液压阻尼器），允许脚轮在一定角度内摆动（±10°-15°），适应不平整地面。

（二）承载与制动接口：载荷传递与安全锁定

1. 载荷分布设计

脚轮接口需确保模块重量均匀传递至各个脚轮，避免局部过载。标准要求：

• 单个脚轮的额定承载能力≥模块总重量的1.5倍（安全系数），例如5吨模块需配置至少4个额定承载≥2吨的脚轮；

• 接口处的支架结构（如钢制三角架或铝合金桁架）需具备抗弯性能（挠度＜L/500，L为支架跨度），防止长期使用后变形导致载荷偏移。

2. 制动系统集成

制动接口需兼容机械制动（如手刹）与自动制动（如电子锁止）两种模式：

• 机械制动：在脚轮轮毂上集成制动凸轮（或刹车片），通过旋转手柄（或按压按钮）推动凸轮夹紧轮面（或摩擦盘），实现驻车制动（制动力≥模块重量的1.2倍）；

• 自动制动：为电动脚轮（带电机驱动）设计电磁制动器，当接收到停止信号时，电磁线圈通电产生磁力锁止电机轴，防止脚轮滑动（响应时间＜0.5秒）。

（三）电气与功能扩展接口：智能化支持

为适应未来模块化建筑的智能化需求（如远程监控、自动定位），脚轮接口需预留电气与功能扩展空间：

• 电气线路接口：在脚轮支架内部预埋防水电缆通道（如PVC穿线管），连接模块内部的电源（如24V直流电）与脚轮的传感器（如载荷传感器、温度传感器）或驱动电机（电动脚轮）。接口标准定义为5芯防水插头（2芯供电、2芯信号、1芯接地），防水等级IP67；

• 传感器接口：在脚轮安装位附近预设螺纹孔（如M6螺孔），用于固定压力传感器（监测单个脚轮的实时载荷）、倾角传感器（检测模块水平度）或振动传感器（预警异常冲击）；

• 附加功



  能接口：预留防倾覆支腿的安装孔位（如直径50mm的圆孔，间距与标准支腿匹配），或无人机充电模块的对接位（用于应急场景下的模块供电）。

（四）标准化规格分类：适配不同场景

根据模块的重量、尺寸与应用场景（如临时建筑、应急住所、商业展厅），将脚轮接口分为三类标准化规格（见表1），覆盖90%以上的常规需求：

表1 标准化脚轮接口的规格分类

三、标准化接口的实施效益与技术优势

（一）提升快速部署效率

通过统一接口，脚轮可在工厂预制时预装至模块底部（或作为标准配件随模块运输），现场仅需1-2名工人使用手动工具（如扳手）在10分钟内完成安装或拆卸。对比传统定制脚轮（需现场测量、焊接安装位），部署时间缩短60%以上。

（二）降低综合成本

• 材料成本：标准化接口减少了特殊定制零件的需求（如非标螺栓、异形支架），通用零件（如M12螺栓、200mm网格套筒）的采购成本降低30%；

• 维护成本：脚轮的跨模块复用率提升至80%以上（传统仅30%），减少了备用脚轮的库存种类与数量；

• 人工成本：简化了安装流程，降低了技术工人的依赖（普通工人经简单培训即可操作）。

（三）增强系统兼容性与扩展性

标准化接口使不同厂商生产的模块（如居住模块与卫浴模块）能无缝拼接，脚轮可通用互换（例如将轻型模块的脚轮临时替换为重型模块的脚轮以应对超载需求）。同时，预留的电气与功能接口支持未来升级（如加装电动驱动、远程监控传感器），适应建筑功能的动态变化。

四、挑战与未来发展方向

（一）实施挑战

1. 行业标准的统一：目前模块化建筑领域缺乏全球统一的脚轮接口标准（各企业自行设计），需行业协会或国际组织（如ISO）牵头制定规范，推动产业链上下游协同；

2. 特殊场景的适配：极端环境（如极寒地区、高腐蚀性工地）对接口材料的耐候性（如低温韧性、防腐涂层）提出更高要求，需针对性优化设计；

3. 智能化集成的复杂性：电气接口的防水、防电磁干扰（EMI）设计需严格测试（如IP67防水+EMC Class B标准），避免信号干扰导致传感器失效。

（二）未来发展方向

1. 智能化升级：集成物联网（IoT）模块，通过脚轮传感器实时监测载荷、温度、振动等数据，结合AI算法预测脚轮磨损或故障（如提前预警轴承损坏）；

2. 绿色材料应用：采用可回收聚合物（如再生聚氨酯轮面）、轻量化铝合金支架（减重20%-30%），降低脚轮全生命周期的环境影响；

3. 自适应功能扩展：开发“智能脚轮”（如带自动调平功能的液压脚轮、根据地面硬度调整刚度的磁流变减震脚轮），进一步提升模块化建筑对复杂环境的适应性。

结论

模块化建筑的快速部署离不开高效、可靠的脚轮系统，而标准化脚轮接口设计正是解决“兼容性差、拆装慢、复用率低”痛点的关键创新。通过定义统一的机械连接、承载制动、电气扩展与规格分类标准，标准化接口不仅能提升模块化建筑的移动效率与部署经济性，更能为智能化、多功能化发展奠定基础。中山市飞步脚轮有限公司等脚轮制造企业若能前瞻性地参与行业标准制定，研发适配标准化接口的通用脚轮产品（如预装制动模块、集成传感器的智能脚轮），将与模块化建筑企业形成深度协同，共同推动建筑行业向“工业化、智能化、绿色化”转型。
