万向轮支架焊接工艺：从基础到精密的制造解析

2025-11-5 8:06:12

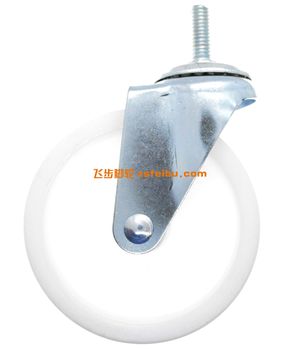

在万向轮的整体结构中，支架是连接轮体与承载设备（如推车、货架、医疗设备）的核心部件，它不仅需要承受垂直方向的负载（如数百公斤的设备重量），还要传递水平方向的推拉力（转向时的摩擦力）与冲击力（如地面颠簸）。而焊接工艺作为支架制造的关键环节，直接影响其强度、稳定性、耐久性及整体安全性。尤其是对于需要频繁移动、转向或承载重载的万向轮（如工业叉车托盘车、医疗设备推车、物流搬运车），支架焊接的质量直接决定了万向轮的使用寿命与可靠性。本文将系统解析万向轮支架焊接工艺的核心要点，涵盖工艺类型、关键参数、质量控制及行业实践，并结合中山市飞步脚轮有限公司（以下简称“飞步公司”）的制造经验，深入探讨这一“隐形支撑”的精密制造逻辑。

一、万向轮支架的结构特点与焊接需求

（一）典型支架结构解析

万向轮支架通常由以下核心组件焊接而成（以常见的“转向式支架”为例）：

连接板：用于与承载设备（如推车车架、设备底座）固定，一般为矩形或圆形钢板（厚度2-8mm），通过螺栓或焊接与设备连接；

转向轴座：位于支架顶部，是安装万向轮转向轴（实现360°旋转）的关键部位，通常为圆柱形或梯形凸台（需与转向轴紧密配合）；

轮体固定座：位于支架底部，用于安装轮轴（连接轮体与支架），通常为带孔的平板或U型槽结构（孔径与轮轴直径匹配）；

加强筋：分布在连接板、转向轴座与轮体固定座之间，用于提升整体刚性（防止焊接后变形或受载时开裂）。

（二）焊接的核心需求

由于支架需长期承受动态载荷（如推拉、转向、颠簸），其焊接工艺必须满足以下要求：

高强度：焊缝需具备足够的抗拉、抗剪与抗疲劳强度，确保在额定负载下不断裂（例如工业级支架的焊缝需承受500kg以上的剪切力）；

低变形：焊接过程中需控制热输入，避免支架整体扭曲或关键部位（如转向轴座）尺寸偏差（否则会导致万向轮转向卡顿）；

耐腐蚀性：焊缝区域需与母材（支架基材）具有相近的抗锈蚀能力（尤其在潮湿或化工环境中）；

高精度：转向轴座的同轴度（与轮体旋转中心的偏差）、轮体固定座的孔位精度（与轮轴的配合间隙）需严格控制在±0.1-0.3mm范围内，否则会影响万向轮的旋转灵活性。

飞步公司的技术负责人曾强调：“支架焊接不是‘把几块钢板焊在一起’，而是通过精准的工艺控制，让焊缝成为‘隐形的承重梁’——既要强，又要稳，还要准。”

二、万向轮支架的主流焊接工艺类型

根据支架材质、结构复杂度及生产规模，万向轮支架焊接主要采用以下三种工艺：

（一）手工电弧焊（SMAW）：灵活适配的基础工艺

定义：通过手工操作焊条（涂有药皮的金属丝），利用电弧热熔化焊条与母材，形成焊缝的工艺。适用场景：小批量生产、异形支架（如带复杂加强筋的非标支架）或维修场景。优势：设备简单（仅需电焊机、焊条）、灵活性高（可适应不同角度的焊接位置，如仰焊、立焊），适合飞步公司早期小规模生产或定制化订单（如特殊尺寸的医疗推车支架）。挑战：依赖焊工技能（焊缝质量受操作手法影响大），焊接效率较低（每小时约0.5-1米焊缝），且焊缝表面粗糙度较高（需后续打磨）。工艺参数示例：

焊条类型：E4303（低碳钢用，适用于Q235碳钢支架）；

电流范围：80-120A（薄板）至130-180A（厚板）；

电压：20-25V；

焊接速度：5-10cm/min。

飞步公司曾用手工电弧焊为某小型工厂定制一批“异形转向支架”（带弧形加强筋），焊工通过调整焊条角度（与母材呈70°-80°）和控制熔池温度，成功避免了薄板（3mm）烧穿问题，最终焊缝抗拉强度达到母材的90%以上。

（二）CO₂气体保护焊（GMAW）：高效生产的主流选择

定义：以CO₂气体作为保护介质，通过焊丝（实心或药芯）与母材之间的电弧热熔化金属，形成焊缝的半自动/自动焊接工艺。适用场景：中大批量生产（如飞步公司日均生产数千套标准工业脚轮支架）、碳钢或低合金钢支架。优势：

效率高：焊接速度比手工电弧焊快2-3倍（每小时可达2-3米焊缝），适合规模化生产；

焊缝质量稳定：CO₂气体保护可隔绝空气（减少氧化），焊缝成型均匀（无气孔、夹渣等缺陷），抗拉强度可达母材的95%-100%；

成本低：焊丝价格低于氩弧焊丝，CO₂气体成本仅为氩气的1/10。

挑战：飞溅较大（需后续清理焊渣），对焊接电流与电压的匹配要求较高（参数不当易导致咬边或未熔合）。工艺参数示例（以Q235碳钢支架为例）：

焊丝类型：ER50-6（实心焊丝，直径1.0-1.2mm）；

电流范围：120-180A（薄板）至200-250A（厚板）；

电压：18-23V；

CO₂流量：10-15L/min；

焊接速度：10-15cm/min。

飞步公司的主流工业脚轮支架（负载300-500kg）均采用CO₂气体保护焊生产，通过优化电流与速度参数（如厚5mm的连接板焊接时，电流160A、速度12cm/min），焊缝余高控制在1-1.5mm（符合设计要求），且单班次产能提升至800套/天。

（三）氩弧焊（GTAW/TIG）：高精度与耐腐蚀的进阶工艺

定义：以氩气作为保护气体，通过非熔化钨电极与母材之间的电弧热熔化焊丝（或母材），形成焊缝的工艺（分为钨极氩弧焊GTAW和熔化极氩弧焊MIG）。适用场景：高端万向轮支架（如医疗设备、精密仪器用）、不锈钢材质支架（如304不锈钢）或薄板（≤3mm）精密焊接。优势：

焊缝纯净度高：氩

热影响区小：焊接时局部加热集中，可减少支架整体变形（尤其适合薄板或精密结构）；

适应性强：可焊接不锈钢、铝、铜等有色金属（通过调整焊丝材质）。

挑战：设备成本高（需氩弧焊机+氩气瓶），焊接速度慢（每小时约0.3-0.5米焊缝），对焊工技能要求极高（需精准控制电弧长度与送丝速度）。工艺参数示例（以304不锈钢支架为例）：

焊丝类型：ER308（与母材匹配的不锈钢焊丝，直径0.8-1.0mm）；

电流范围：60-100A（薄板）至100-140A（厚板）；

电压：10-14V；

氩气流量：8-12L/min；

焊接速度：5-8cm/min。

飞步公司为某医疗器械企业定制的“不锈钢万向轮支架”（用于手术室推车），采用氩弧焊焊接304不锈钢连接板与转向轴座，焊缝经酸洗钝化处理后表面光亮如镜，且通过盐雾测试（5%NaCl溶液，48小时）无锈蚀，完全满足医疗环境的卫生要求。

三、万向轮支架焊接的关键质量控制点

无论采用哪种焊接工艺，飞步公司始终将以下“六大控制点”作为支架焊接质量的核心保障：

（一）母材预处理：清洁与匹配

表面清理：焊接前需用角磨机或钢丝刷去除母材表面的油污、铁锈、氧化皮（尤其是焊缝边缘50mm范围内），否则会导致气孔或未熔合；

材质匹配：连接板、转向轴座等部件需采用相同或相近材质（如Q235碳钢搭配Q235，不锈钢搭配不锈钢），避免异种金属焊接时的电化学腐蚀。

（二）焊接参数精准控制

电流与电压：根据板厚、焊丝直径及工艺类型调整（例如CO₂焊厚板需增大电流，但过高会导致咬边）；

焊接速度：过快易导致未熔合，过慢则焊缝余高过大（影响装配精度）；

保护气体流量（CO₂/氩气）：流量不足时保护效果差（焊缝氧化），流量过大则浪费气体且可能吹散熔池。

（三）焊缝结构设计优化

坡口形式：厚板（≥4mm）需开V型或X型坡口（增加熔深），薄板（≤3mm）可不开坡口（直接对接）；

焊接顺序：先焊收缩量大的部位（如连接板与加强筋的连接处），再焊整体框架，减少焊接变形；

加强筋布局：合理分布加强筋（如转向轴座周围增设三角筋），分散焊接应力（避免局部开裂）。

（四）变形控制：矫正与预防

刚性固定：焊接前用夹具将支架各部件固定（如用压板压紧连接板），减少焊接时的自由变形；

对称焊接：采用“分段退焊”或“对称跳焊”法（例如先焊左侧焊缝，再焊右侧对称位置），平衡热输入；

焊后矫正：对轻微变形的支架，通过火焰加热（局部退火）或机械矫正（用压力机压平）恢复尺寸精度。

（五）无损检测：验证内部质量

外观检查：焊缝表面应无裂纹、气孔、夹渣、咬边等缺陷（咬边深度≤0.5mm，连续长度≤100mm）；

渗透检测（PT）：针对非多孔性材料（如碳钢），用荧光剂检测表面微小裂纹；

超声波检测（UT）（高端场景）：检测焊缝内部是否存在未熔合、夹渣等缺陷（适用于承载关键部位）。

（六）表面处理与防腐

打磨清理：焊缝完成后需用角磨机去除飞溅、焊渣及多余焊肉（保证焊缝与母材平滑过渡）；

防腐处理：根据使用环境选择喷涂防锈漆（如环氧富锌底漆+丙烯酸面漆）、电镀（如镀锌）或钝化（不锈钢支架），飞步公司的户外用支架普遍采用“喷砂除锈+环氧涂层”工艺，盐雾测试可达1000小时以上。

四、飞步公司的焊接工艺实践：从标准化到智能化

作为华南地区领先的脚轮制造商，飞步公司将支架焊接视为“万向轮性能的基石”，其焊接工艺管理体现了三大核心经验：

（一）“工艺标准化”：每道工序有据可依

飞步公司编制了《万向轮支架焊接工艺规程》（包含20余项参数标准），明确规定了不同材质（碳钢/不锈钢）、不同负载等级（100kg-2吨）支架的焊接方法、参数范围及检验标准。例如：

负载≤300kg的碳钢支架：优先采用CO₂气体保护焊，焊缝余高1-1.5mm，抗拉强度≥375MPa（母材Q235的最低标准为375MPa）；

负载≥500kg的不锈钢支架：必须采用氩弧焊，焊缝需100%外观检查+抽样渗透检测。

（二）“设备升级”：从半自动到智能焊接

近年来，飞步公司逐步引入机器人CO₂气体保护焊工作站（配备视觉定位系统），通过编程设定焊接路径与参数，实现支架关键部位（如转向轴座）的高精度焊接（同轴度偏差≤0.1mm）。机器人焊接不仅将生产效率提升40%，还将焊缝一致性控制在±0.05mm范围内（人工焊接的偏差通常为±0.2mm）。

（三）“质量追溯”：每套支架可查源头

每批支架焊接完成后，飞步公司会通过二维码标记焊接参数（如电流、电压、操作工编号）、无损检测结果及防腐处理记录，客户可通过扫码查询该支架的完整制造履历，确保质量可追溯。

结语：焊接工艺是万向轮支架的“隐形脊梁”

从手工电弧焊的灵活适配，到CO₂气体保护焊的高效生产，再到氩弧焊的精密控制，万向轮支架的焊接工艺本质上是“通过精准的热加工，将分散的金属部件转化为一个高强度、低变形的整体承重结构”。正如中山市飞步脚轮有限公司的理念所言：“支架焊接不是终点，而是万向轮可靠性的起点——每一道焊缝的强度，最终都会转化为设备移动时的安全与稳定。” 在未来，随着激光焊接、搅拌摩擦焊等新技术的应用，万向轮支架的焊接工艺将进一步向“更高效、更精密、更绿色”迈进，为移动设备的性能升级提供更坚实的支撑。
