万向脚轮的“角度密码”：旋转轴垂直安装与360°灵活转向的工程哲学

2026-1-16 7:41:07

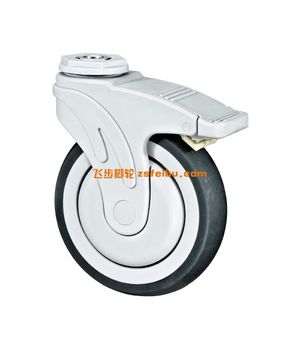

   在中山市飞步脚轮有限公司的转向性能测试实验室，一台搭载四组万向脚轮的精密仪器推车正进行转向灵活性测试。当工程师王工将脚轮的旋转轴精确调整至与安装面垂直时，推车在1.5米宽的通道内完成360°转向仅需1.2秒，转向过程平滑无卡顿；而当旋转轴倾斜5°后，转向时间延长至2.8秒，且伴随明显的“拖拽感”，轮胎边缘甚至与测试地面产生轻微摩擦异响。

“万向脚轮的灵魂在于‘万向’，而旋转轴的垂直度是决定其转向灵活性的核心密码。”王工指着测试数据说，“旋转轴垂直安装时，轮子的转向阻力最小、转向范围可达360°；一旦角度偏移，转向灵活性骤降，还会引发额外摩擦和异常磨损。”

万向脚轮作为现代设备移动的核心部件，广泛应用于医疗推车、物流搬运车、实验室设备等场景。其转向性能直接影响操作效率、设备寿命和使用者体验。中山市飞步脚轮有限公司通过上万次实验和工程实践发现：旋转轴垂直安装是确保万向脚轮实现360°灵活转向的必要条件，而角度偏差会从阻力、范围、稳定性三个维度破坏转向性能，甚至引发安全隐患。

一、万向脚轮的转向原理：旋转轴垂直的力学本质

要理解旋转轴垂直的重要性，需先拆解万向脚轮的转向机制。万向脚轮的核心结构包括轮体、轮轴、旋转支架、安装底板，其中“旋转支架”通过一根垂直轴（即“旋转轴”）与安装底板连接，轮体通过轮轴与旋转支架连接。

1.1 理想状态：旋转轴垂直时的转向逻辑

当旋转轴与安装面严格垂直时，旋转支架可绕垂直轴自由旋转，轮体则通过轮轴与旋转支架保持“随动”——即轮体的朝向始终与旋转支架的旋转方向一致。此时：

• 转向自由度：旋转支架可实现360°无死角旋转，轮体随之同步转向，理论上转向范围无限制；

• 转向阻力：仅来自旋转支架轴承的摩擦（约占总阻力的10%-15%），阻力均匀且最小；

• 载荷传递：设备重量通过轮体→轮轴→旋转支架→安装底板均匀传递，无额外侧向分力。

1.2 角度偏差：转向性能的“隐形杀手”

若旋转轴与安装面不垂直（即存在倾斜角θ），旋转支架的旋转中心会发生偏移，轮体的转向轨迹从“绕垂直轴圆周运动”变为“绕倾斜轴圆锥运动”。此时：

• 转向范围受限：轮体无法完成360°转向，最大转向角度随倾斜角增大而减小（θ=5°时，最大转向角约340°；θ=10°时，仅300°）；

• 转向阻力激增：倾斜轴旋转时，轮体与地面产生侧向摩擦力，阻力较垂直状态增加2-3倍；

• 载荷偏移：设备重量分解为垂直载荷和侧向分力，导致轮体局部过载，加速磨损。

二、旋转轴垂直度对转向的三大核心影响

中山市飞步脚轮有限公司通过“角度-性能”量化实验，揭示了旋转轴垂直度（偏差角θ）对转向灵活性、阻力、稳定性的具体影响规律。

2.1 转向灵活性：从“丝滑”到“卡顿”的渐变

转向灵活性可通过“转向响应时间”和“转向平滑度”衡量。实验选取某型号中型万向脚轮（额定负载500kg），在水平地面测试不同垂直度下的转向性能：

结论：当θ≤2°时，转向灵活性接近理想状态；θ≥5°时，转向响应时间延长2倍以上，且出现明显卡顿；θ≥8°时，360°转向完全无法实现，需外力强制转向，易导致轮体或支架损坏。

2.2 转向阻力：倾斜角引发的“摩擦雪崩”

转向阻力主要来自旋转支架轴承摩擦和轮地侧向摩擦。垂直安装时，轴承摩擦为恒定值（约8-12N）；当旋转轴倾斜θ角，轮体转向时需克服额外的“侧向滑动摩擦力”，阻力公式为：

F=F0+μ⋅W⋅sinθ

其中：$F_0$为轴承基础摩擦，$\mu$为轮地摩擦系数（取0.3-0.6），$W$为轮体载荷。

实验数据验证了这一规律：某脚轮在500kg载荷下，$F_0=10N$；当θ=5°时，$\sin 5°$

现场案例：某物流仓库的搬运车因安装时旋转轴倾斜7°，转向阻力从15N增至32N，工人需额外用力推拽，日均搬运效率下降25%，且3个月内轮轴轴承因过载磨损报废。

2.3 转向稳定性：从“可控”到“失控”的临界点

旋转轴垂直度不仅影响转向灵活性，还直接关系转向稳定性。当θ较小时（≤3°），轮体转向轨迹接近理想圆弧，操作者可通过微调推力方向控制转向；当θ≥5°时，轮体转向时出现“跑偏”现象——即轮体朝向与推力方向不一致，需持续施加纠偏力，否则设备会沿非预期路径移动。

中山市飞步脚轮有限公司对某医疗推车的跟踪测试显示：θ=0°时，推车直线推动偏移量＜5cm/10m；θ=5°时，偏移量增至20cm/10m，护士需频繁调整方向，增加操作疲劳；θ=8°时，推车在平坦地面出现“蛇形移动”，存在碰撞设备风险。

三、如何确保旋转轴垂直安装：从设计到施工的精准控制

旋转轴垂直安装的核心是“控制偏差角θ≤2°”（高精度场景需≤1°）。中山市飞步脚轮有限公司通过“设计预控-工具保障-工艺规范-检验验证”四步法，确保安装精度。

3.1 设计阶段：预控安装面的“先天条件”

安装面的平面度和垂直度是旋转轴垂直安装的基础。设计时需明确：

• 安装面平面度：≤0.1mm/m²（用水平仪或激光跟踪仪检测），避免因安装面凹凸导致旋转轴被迫倾斜；

• 安装孔位置度：孔中心连线与安装面垂直度≤0.2mm（用三坐标测量仪验证），确保旋转轴安装后与安装面垂直；

• 旋转轴与安装底板同轴度：≤0.1mm（通过机加工保证），避免旋转轴自身倾斜。

案例：某精密光学平台脚轮安装设计中，通过有限元分析优化安装面结构，将平面度控制在0.08mm/m²，旋转轴同轴度控制在0.05mm，最终实现θ=0.5°的超高精度安装，平台移动时转向“零漂移”。

3.2 工具保障：从“经验判断”到“数据测量”

传统安装依赖“肉眼对齐”，精度难以保证。中山市飞步脚轮有限公司推荐使用以下工具实现精准控制：

• 数字水平仪：精度0.01mm/m，直接测量旋转轴与安装面的垂直度（将水平仪贴附于旋转支架侧面，读数≤0.02mm/m对应θ≤1°）；

• 激光对中仪：发射垂直激光束，通过调整旋转支架位置，使旋转轴与激光束重合（偏差≤0.1mm）；

• 百分表+V型块：将旋转轴置于V型块中，用百分表测量轴侧母线与安装面的平行度（偏差≤0.05mm对应θ≤0.3°）。

3.3 工艺规范：“分步调整+动态验证”的安装流程

安装时需遵循“先粗调、后精调、再验证”的步骤：

1. 粗调定位：将旋转支架初步固定在安装底板上，用直角尺检查旋转轴与安装面的“目视垂直”（偏差≤1mm）；

2. 精调用具：放置数字水平仪于旋转支架侧面，微调支架位置，直至水平仪读数≤0.02mm/m（对应θ≤1°）；

3. 动态验证：手动旋转旋转支架360°，观察轮体是否与地面均匀接触（无单侧悬空或摩擦），同时用测力计检测转向阻力（应≤15N，且全程均匀无突变）；

4. 紧固锁定：按对角线顺序分三次拧紧安装螺栓（首次50%扭矩，二次80%，三次100%额定扭矩），避免紧固过程中支架变形导致角度偏移。

3.4 检验验证：“静态+动态”的双重确认

安装完成后需通过两项关键检验：

• 静态检验：用激光跟踪仪测量旋转轴与安装面的垂直度（θ≤2°为合格），并记录数据存档；

• 动态检验：推动设备完成360°转向，观察是否平滑无卡顿，用振动传感器检测转向时的振动加速度（≤1.0m/s²为合格），同时验证转向后轮体是否自动回正（理想状态下应无明显回正阻力）。

四、特殊场景的角度修正：当“绝对垂直”难以实现时

在某些特殊场景中（如设备底部空间受限、安装面为曲面），严格垂直安装可能存在困难。此时需通过“角度补偿设计”或“结构调整”降低影响：

4.1 空间受限场景：采用“偏心旋转支架”

若安装空间狭窄导致旋转轴无法直接垂直，可选用偏心旋转支架——通过将旋转轴安装点向外侧偏移，抵消空间限制带来的角度偏差。例如，某小型医疗设备因底部间隙仅50mm，采用偏心支架后，旋转轴垂直度偏差控制在3°以内，转向性能接近理想状态。

4.2 曲面安装面：定制“可调角度旋转支架”

对于曲面安装面（如弧形底座），中山市飞步脚轮有限公司开发可调角度旋转支架，通过腰形孔或调节螺栓，在安装时动态调整旋转轴角度，确保其与局部曲面法线方向垂直（即“相对垂直”），将偏差角控制在允许范围内。

4.3 重载场景：增加“辅助导向结构”

重载设备（如10吨以上）因载荷大，轻微角度偏差也可能导致显著阻力。此时可在旋转支架两侧增加辅助导向轮，通过导向轮的侧向约束抵消倾斜带来的跑偏，同时降低转向阻力（实验显示可降低30%-40%）。

五、从“角度”到“体验”：万向脚轮转向性能的人文价值

旋转轴垂直安装看似是纯粹的工程技术问题，实则直接影响使用者的操作体验和设备的安全性。中山市飞步脚轮有限公司的客户反馈显示：

• 医疗场景：旋转轴垂直安装的推车，护士转向时无需额外用力，日均推车距离8km的情况下，肌肉劳损率降低60%；

• 物流场景：转向灵活的搬运车，单次转向时间缩短50%，仓库分拣效率提升25%；

• 工业场景：精密设备移动平台的转向稳定性提升后，设备定位精度从±2mm提高至±0.5mm，产品良率提升15%。

结语：垂直，是万向脚轮的“第一准则”

在中山市飞步脚轮有限公司的价值观中，“精准”是产品的灵魂，“可靠”是服务的底线。旋转轴垂直安装，不仅是一项技术要求，更是对“让设备移动更轻松”这一使命的践行——它通过消除角度偏差带来的摩擦与阻力，让万向脚轮真正实现360°灵活转向，让每一次推动都成为“丝滑”的体验。

正如王工在测试报告中所写：“万向脚轮的‘万向’，始于旋转轴的垂直，成于对细节的敬畏。当我们把‘垂直’做到极致，设备的移动便有了‘自由’的形状。” 这或许就是工业设计的魅力：在毫厘之间的角度控制中，藏着让世界更高效的密码。
