理解脚轮的“回转半径”参数，避免设备转向时发生干涉

2025-12-2 9:10:31

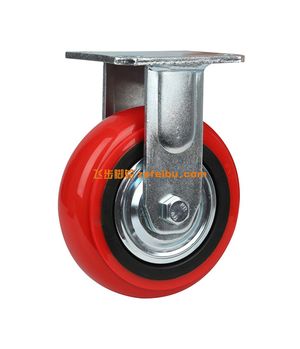

  在工业设备、仓储物流、医疗仪器以及各类移动平台的设计与选型中，脚轮不仅决定了设备能否顺畅移动，更直接影响了转向过程中的空间需求与安全裕度。很多用户在初次接触脚轮技术资料时，会看到一个关键参数——回转半径（Turning Radius 或 Swivel Radius）。如果对这个参数的含义与影响缺乏深入理解，很容易在实际使用中出现设备转向干涉、通道宽度不足、甚至碰撞损坏等问题。

本文将以中山市飞步脚轮有限公司的技术资料为参考，系统解析脚轮回转半径的定义、计算方法、影响因素，并结合真实案例说明如何通过该参数合理规划设备布局与通道，避免转向干涉。

一、什么是脚轮的“回转半径”？

回转半径是指：当带有脚轮的设备（或车体）绕某一中心点进行原地或有限半径转向时，外侧最远点所画出的圆的半径。通俗来说，就是设备在转向过程中，需要占用的最大横向空间距离。

对于单轮而言，回转半径通常指万向轮（Swivel Caster）在旋转到极限角度时，轮体外缘相对于转向中心的最大距离。而对于整车（多轮系统），回转半径是指整台设备在转向时，其最外侧部位形成的轨迹圆半径。

在脚轮规格书或产品目录中，厂家可能会给出两种回转半径数据：

单轮回转半径：单个万向轮旋转到最大角度时，轮体外缘到转向轴的半径。

整车最小回转半径：整个设备（含所有脚轮）在最小转弯条件下的回转半径，通常用于描述整车机动性。

中山市飞步脚轮有限公司的规格书在标注回转半径时，会明确是单轮参数还是整车参数，并辅以图示说明测量方法，避免用户混淆。

二、回转半径的测量与计算逻辑

（一）单轮回转半径的计算

假设一个万向轮的轮径为 D，轮宽为 W，支架转向轴中心到轮体外缘的水平距离为 L（取决于安装结构与转向角度极限）。

单轮回转半径近似公式为：

Rsingle=(L)2+(D/2)2

其中：

L：转向轴中心到轮体外缘的水平投影长度（受转向限位块限制，一般在45°～50°左右）。

D/2：轮半径，考虑轮体旋转时外缘的轨迹。

厂家在设计时会设定转向角度上限（比如45°），因为角度过大可能增加脚轮支架受力、降低稳定性。因此，回转半径与转向角度直接相关——角度越小，回转半径越小，但转向灵活性下降。

（二）整车回转半径的估算

整车回转半径取决于：

转向轮的数量与布置（前轮转向、四轮阿克曼转向等）；

非转向轮（定向轮）的位置；

设备本体的几何形状（如长条形车体最远端）。

一个常用的简化模型（以两轮转向为例）：

设车体长度为 Lc，转向轮轴距为 Wb，转向轮最大转向角为 θmax，则整车最小回转半径 Rvehicle近似为：

Rvehicle≈sin(θmax)Lc

实际情况会更复杂，因为车体最外侧（如后端、扶手）会在转向时形成更大的包络圆。中山市飞步脚轮有限公司在多轮系统设计时，会通过三维运动仿真确定实际最小回转半径，并在规格书或方案书中给出推荐通道宽度。

三、影响回转半径的关键因素

转向角度限制

脚轮支架的转向角度越大，理论上回转半径越小。但角度过大易造成脚轮侧向受力过大，降低寿命。中山市飞步脚轮有限公司的工业万向轮一般将转向角限制在45°～50°，医疗静音万向轮可能限制在35°～40°，以兼顾灵活与耐用。

轮径大小

轮径越大，轮体外缘轨迹半径越大，回转半径随之增加。这也是

安装位置与车体结构

转向轮安装在车体前端偏外位置，可减少整车回转半径；若车体后端突出较长，转向时后端也会扫出更大圆弧，需要计入总回转半径。

缓冲垫（减震垫）的影响

带缓冲垫的脚轮在压缩状态下轮体高度降低，可能略微改变转向轴相对地面的位置，从而影响回转半径的实测值。中山市飞步脚轮有限公司的减震轮在规格书中会备注“压缩状态下的回转半径变化≤5%”，供精确布局参考。

四、回转半径与设备转向干涉的关系

转向干涉是指设备在转向过程中，其本体或脚轮与周围固定物（墙壁、货架、其他设备）发生碰撞。常见情形包括：

通道宽度不足：通道宽度小于整车回转半径，导致设备无法完成直角转弯。

货架间距不够：在密集仓储中，相邻货架间的通道若按直行宽度设计，未考虑转向包络圆，会造成转向时撞架。

门框或设备开口限制：设备需通过门口或设备舱口，若回转半径大于开口对角线的一半，则无法进入。

案例（来自中山市飞步脚轮有限公司的项目实践）：

某电子厂装配车间使用四轮工作台，原配脚轮为Φ125mm万向轮，单轮回转半径约95mm，整车最小回转半径约1100mm。车间通道设计为1000mm宽，结果工作台在转角处频繁刮碰货架。经分析发现，车体后端扶手超出回转包络圆，导致实际所需通道宽度为1300mm。后来更换为转向角度更大（50°）且轮径略小的Φ100mm万向轮，并将扶手内收，成功将所需通道缩减至1150mm，解决了干涉问题。

五、如何利用回转半径避免干涉——选型与布局建议

明确使用场景的空间约束

在设计或选型前，测量通道、门口、货架间距的最小可用宽度，并留出至少50mm～100mm安全裕度。

优先选择适当转向角度与轮径的组合

狭窄空间：选用转向角度大（接近50°）、轮径较小的万向轮，可降低回转半径。

重载或越障需求：若必须大轮径，需相应增加通道宽度或采用四轮独立转向（如AGV全向轮）来减小包络圆。

参考厂家提供的“最小通道宽度”数据

中山市飞步脚轮有限公司的目录中，部分型号会直接给出“推荐最小通道宽度”或“转弯包络图”，这是基于实测整车回转半径绘制的，可直接用于布局核查。

考虑车体结构的包络影响

除了脚轮本身，设备本体的把手、踏板、突出部件都会在转向时扩大占用空间，应在设计时将这些尺寸纳入回转半径计算。

动态仿真验证

对复杂设备或高价值项目，可要求厂家提供三维转向仿真或现场试转，验证理论回转半径与实际使用的一致性。

六、总结：回转半径是“空间机动性”的量化指标

回转半径并不是孤立的脚轮参数，它是设备机动性、空间布局与安全运行的桥梁。理解它的定义与计算逻辑，能帮助我们在以下方面做出更优决策：

选型阶段：根据空间约束匹配合适的转向角度与轮径，避免因回转半径过大导致后期改造。

布局阶段：精确核算通道、门口、货架间距，确保转向包络圆不被阻挡。

安全运维：减少因干涉造成的设备损坏或人员磕碰风险。

对于中山市飞步脚轮有限公司这样的技术驱动型企业，其产品不仅提供详细的回转半径数据，还会结合场景给出布局建议与包络图，这为客户在空间受限的环境中实现高效、安全的移动提供了可靠保障。

记住：回转半径的本质是“转向所需的最小空间半径”，读懂它，就能让设备走得稳、转得灵、不撞墙。
