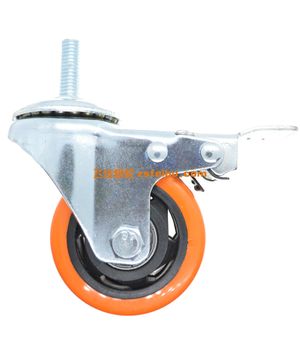

万向轮在电子设备制造中的防静电要求：从风险防控到实践方案
2025-11-17 8:43:14
在电子设备制造领域，从精密芯片的转运、电路板的组装，到整机的调试与包装，生产环境的洁净度、温湿度控制及静电防护是保障产品质量的核心要素。其中，万向轮作为承载生产设备（如SMT贴片机、光学检测仪、自动化装配线）、物料运输车（如PCB托盘车、成品周转车）及工具推车移动的关键部件，其防静电性能直接影响着生产过程中静电敏感器件（ESD, Electro-Static Sensitive Devices）的安全。若万向轮的防静电设计或管理不当，可能引发静电放电（ESD）损伤元器件、污染洁净车间、甚至导致产品良率下降等问题。本文结合电子设备制造的实际场景，系统分析万向轮在该领域的防静电要求及实践方案。
一、电子设备制造中静电危害的典型场景与万向轮的关联
（一）静电对电子元器件的致命威胁
电子元器件（尤其是集成电路、半导体芯片、液晶面板等）的集成度越高，其对静电的敏感性越强。人体或物体表面的静电电压可能高达数千至数万伏（例如，人在干燥环境中行走时，鞋底与地面摩擦可产生3000-5000V静电），而许多静电敏感器件的击穿电压仅为几十至几百伏（如CMOS芯片的耐压通常低于50V）。当带有静电的物体（如未接地的设备、运输车）与元器件接触或靠近时，静电会瞬间放电，可能导致：
硬损伤：直接击穿元器件的绝缘层或PN结，造成永久性失效（表现为通电后无功能）；
软损伤：仅破坏器件的部分参数（如阈值电压漂移、漏电流增大），导致设备在使用一段时间后出现隐性故障（这类问题占ESD损伤的70%以上，但难以通过常规检测发现）。
（二）万向轮在静电传导路径中的关键角色
在电子设备制造车间，万向轮通常安装在以下设备或工具上：
生产设备：如贴片机、回流焊炉的移动底座，用于调整设备位置或对接生产线；
物料运输工具：如承载PCB板、元器件的防静电推车，用于在生产线、仓库间流转物料；
操作工具车：如工程师使用的测试仪器推车、维修工具车，可能接触高精度设备。
这些万向轮在移动过程中，会与地面（如环氧地坪、防静电地板）产生摩擦，或与设备/工具本身（如金属框架、塑料部件）摩擦产生静电。若万向轮不具备防静电功能，积累的静电可能通过以下途径危害生产：
直接传导至设备：静电通过万向轮→设备底座→内部电路板，击穿敏感元器件；
通过操作人员间接传导：操作人员接触带电的推车或设备后，静电通过人体放电至敏感器件；
污染洁净环境：静电吸附空气中的灰尘（如焊锡颗粒、纤维），附着在芯片表面影响焊接质量或光学检测精度。
二、电子设备制造对万向轮防静电的具体要求
针对上述风险，电子设备制造行业对万向轮的防静电性能提出了明确的技术与管理要求，核心可归纳为以下四点：
（一）防静电性能指标：电阻值的严格限定
防静电万向轮的关键性能参数是表面电阻率和体积电阻率，需满足特定的阻值范围以确保静电能够安全释放。根据行业标准（如ANSI/ESD S20.20、GB/T 19523-2004《防静电工作区技术要求》及电子设备制造商的内部规范），万向轮的防静电要求通常分为两类：
导静电型（静电耗散型）：表面电阻率范围为 10⁴~10⁶ Ω/sq（欧姆/平方），体积电阻率为 10⁴~10⁶ Ω·cm（欧姆·厘米）。此类万向轮能快速将积累的静电（通常在几秒内）传导至地面，避免静电积累到危险水平（一般要求设备与地面的静电电位差≤100V）。
抗静电型（辅助抑制型）：表面电阻率范围为 10⁶~10⁹ Ω/sq，主要用于抑制静电的产生速率（降低摩擦起电的电压），但需配合其他防静电措施（如接地导线）使用。在严格的生产环境中，此类万向轮通常作为次级选择。
注：普通非防静电万向轮的表面电阻率可能高达10¹² Ω/sq以上，静电释放时间超过数小时，完全无法满足电子设备制造的需求。
（二）材料与结构的防静电设计
为实现上述电阻值要求，防静电万向轮通常采用以下材料组合与结构设计：
轮体材质：
导电橡胶/聚氨酯：在橡胶或聚氨酯基材中添加碳黑、金属氧化物（如氧化锌）或导电纤维（如不锈钢纤维），形成连续的导电网络。这类材料的轮体既保留了橡胶的缓冲性能（适合精密设备），又具备稳定的导电性（表面电阻率可控制在10⁵~10⁶ Ω/sq）。例如，飞步脚轮的ESD系列聚氨酯轮，通过纳米级导电填料分散技术，确保轮面在长期使用后仍能维持电阻值稳定。
导电塑料（如PA66+碳纤）：部分轻型万向轮采用添加碳纤维的工程塑料，兼顾轻量化与防静电需求，适用于对重量敏感的设备（如小型检测仪器推车）。
支架与连接部件：万向轮的支架（通常为金属或高强度塑料）需与轮体的导电层形成电气连接。若支架为金属材质（如铝合金、镀锌钢），需通过导电衬套（如铜质或碳质垫圈）与轮体接触，避免绝缘涂层（如油漆、塑料套）阻断静电传导路径。部分高端防静电万向轮会在支架与轮体的安装部位增加导电簧片，确保动态移动时电阻值波动不超过±10%。
接地可靠性：防静电万向轮的最终作用是将静电导入大地，因此其与地面（或设备的接地系统）的连接必须可靠。常见的实现方式包括：
直接接地：万向轮通过金属支架与设备的金属底座连接，设备底座再通过接地导线接入车间地线（接地电阻≤4Ω）；
间接接地：若设备本身无独立接地，万向轮的金属部分需与车间防静电地板（其表面电阻率通常为10⁵~10⁹ Ω/sq，且通过接地网与大地连接）紧密接触，利用地板作为静电释放的中介。
（三）环境适应
电子设备制造车间的环境复杂（如恒温恒湿、无尘等级ISO Class 5-8），防静电万向轮需满足以下附加条件：
温度适应性：能在10℃~40℃（部分特殊车间可能低至-10℃或高至60℃）范围内保持电阻值稳定，避免因温度变化导致导电材料性能衰减；
湿度适应性：在相对湿度10%~60%（洁净车间常通过除湿机控制湿度）的干燥环境下，仍能有效释放静电（普通橡胶轮在低湿度下易失去导电性）；
耐磨与抗污染：轮面需抵抗环氧地坪蜡、清洁剂（如酒精、异丙醇）的腐蚀，避免表面导电层被磨损或化学物质覆盖后电阻值升高；
长期稳定性：经过10万次以上的滚动测试后，电阻值变化不超过初始值的2倍（行业标准通常要求≤1.5倍）。
三、电子设备制造中万向轮防静电的管理实践
为确保防静电万向轮的实际效果，企业需建立从选型、安装到日常维护的全流程管理体系：
（一）选型与验证：匹配场景的精准匹配
企业在采购防静电万向轮时，需根据设备类型、使用场景及车间防静电等级选择对应产品：
高风险场景（如芯片封装线、光刻机区域）：优先选用表面电阻率10⁴~10⁵ Ω/sq的导静电万向轮，搭配全金属支架（确保接地路径最短）；
中低风险场景（如PCB组装线、成品包装区）：可选择10⁵~10⁶ Ω/sq的聚氨酯防静电轮，支架为金属或导电塑料；
验证要求：到货后需通过专业仪器（如表面电阻测试仪、静电电压计）抽样检测，确保单只万向轮的电阻值符合要求，且同一批次产品的阻值偏差≤1个数量级。
（二）安装与接地：确保导电路径连续
安装时需特别注意：
万向轮的金属支架与设备的接地部位（如设备外壳的接地螺栓）需通过导电垫片（如铜片）紧密连接，避免使用绝缘垫圈（如橡胶垫）；
若设备本身无接地，需在车间地面铺设防静电地板（或导电橡胶垫），并将万向轮的金属部分与地板直接接触（通过压力确保接触面积≥50%）；
定期检查连接部位是否松动（如螺栓生锈、垫片移位），防止静电传导路径中断。
（三）日常维护：保持防静电性能稳定
清洁管理：使用中性清洁剂（避免含硅油、蜡质的清洁剂）擦拭轮面，清除灰尘、油污等污染物（这些物质可能覆盖导电层，导致电阻值升高）；
电阻检测：每月使用表面电阻测试仪（量程10³~10¹² Ω）抽检万向轮的电阻值，发现异常（如阻值＞10⁹ Ω）立即更换；
磨损监控：观察轮面导电层是否出现脱落、裂纹（如聚氨酯轮的黑色导电层变薄或露出白色基材），磨损超过1/3厚度的轮体需停用；
环境控制：在干燥季节（湿度＜30%），可在车间开启加湿器（维持湿度40%~60%），或对万向轮表面喷涂防静电维护剂（临时提升导电性）。
四、典型案例：某电子厂通过防静电万向轮降低ESD损伤率的实践
某高端电路板制造企业（年产值超50亿元）曾面临ESD损伤导致的返工率高达3%的问题（主要发生在SMT贴片机与检测设备转运环节）。经排查发现，车间内使用的普通橡胶万向轮（电阻值＞10¹¹ Ω）在移动过程中积累静电，导致贴片机底座与PCB板之间的电位差达到800V以上，引发芯片软损伤。该企业采取以下改进措施：
将所有设备推车、物料运输车的万向轮更换为飞步脚轮的ESD系列（聚氨酯导电轮，表面电阻率10⁵ Ω/sq，支架为铝合金并带导电簧片）；
对设备底座进行接地改造（通过M8螺栓连接万向轮支架与设备外壳的接地端子，接地电阻≤2Ω）；
制定《防静电万向轮维护规程》，要求每日使用前检查轮面清洁度，每月检测电阻值并记录。
实施半年后，该企业的ESD损伤返工率降至0.1%以下，年节约成本超200万元，同时通过了国际客户（如苹果、华为）的ESD管理体系审核。
结语
在电子设备制造领域，万向轮的防静电性能绝非“可选配置”，而是保障产品质量、控制生产成本的关键环节。从材料选择到结构设计，从安装接地到日常维护，每一个细节都直接影响着静电敏感器件的安全。正如行业专家所言：“防静电管理没有‘差不多’，只有‘零容错’。” 通过科学选用防静电万向轮并建立严格的管理体系，企业不仅能有效避免ESD损伤风险，更能为高端电子产品的制造提供坚实的可靠性保障。
