匠心独运：脚轮塑料模具设计中的科学与艺术

2025-11-12 8:45:58

 在现代制造业的宏大画卷中，模具被誉为“工业之母”，它是一切规模化、精密化生产的基石。对于脚轮这一看似简单却内藏乾坤的工业部件而言，其塑料模具的设计水平直接决定了产品的性能、质量、成本与市场竞争力。中山市飞步脚轮有限公司作为行业内的中坚力量，深刻理解到卓越的模具设计是打造卓越脚轮产品的第一步，也是构筑技术壁垒的关键环节。本文将深入探讨脚轮塑料模具设计的核心要点，并分享中山市飞步脚轮有限公司在这一领域的专业见解。

一、 始于足下：脚轮产品设计与模具设计的深度融合

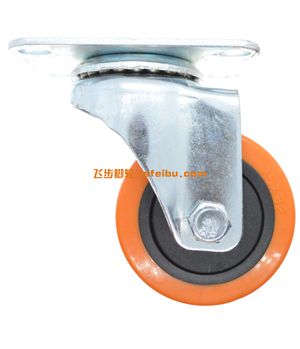

模具设计绝非独立存在，它首先是对产品设计意图的精准理解和实现。在中山市飞步脚轮有限公司的研发流程中，模具工程师从产品概念阶段便深度介入，与产品设计师进行无缝协作。1.1 产品结构分析是模具设计的蓝图一个脚轮通常由轮子、支架（顶板/底板）、轴承系统等部件组成。塑料模具设计之初，必须对脚轮的每一个结构细节进行透彻分析：

壁厚均匀性： 这是塑料件设计的黄金法则。中山市飞步脚轮有限公司的模具设计准则明确规定，轮子、支架等主件的壁厚变化必须平缓过渡，避免因冷却不均产生缩痕、凹陷、内应力集中等问题，确保脚轮的承载均匀性和结构强度。

加强筋与安装结构： 为在保证强度的前提下实现轻量化，脚轮支架和轮芯通常会设计密集的加强筋。模具设计中，这些筋位的脱模斜度、根部圆角、顶出方式需精心计算，防止顶白、拉伤或填充不足。安装孔、螺纹嵌件等结构的位置也直接影响模具的滑块、斜顶等复杂机构布局。

轮面花纹与功能结构： 脚轮轮面的花纹不仅关乎美观，更影响抓地力、静音性和耐磨性。在模具上，这些花纹需要通过精密的蚀纹或CNC雕刻工艺来实现。中山市飞步脚轮有限公司拥有丰富的花纹库和成熟的蚀纹工艺，能根据客户对不同应用场景的需求（如医院静音、工业防滑）定制轮面效果。

1.2 材料特性决定模具的“性格”不同的塑料材料（如尼龙、聚氨酯、聚丙烯等）拥有截然不同的流变性能和收缩率。中山市飞步脚轮有限公司的模具设计数据库详细记录了各种材料的特性参数：

流变性： 材料的流动性决定了浇注系统的设计。例如，高粘度的工程塑料需要更大的流道和浇口尺寸，以及更高的注射压力。

收缩率： 这是模具型腔尺寸放大的核心依据。中山市飞步脚轮有限公司的工程师会依据材料的典型收缩率，并结合产品结构、工艺参数进行精确补偿，确保脚轮成品尺寸的精确性，特别是对于需要精密配合的轴承安装部位。

二、 核心战场：浇注系统、冷却系统与顶出系统的精妙设计

如果说产品分析是战略规划，那么模具的三大系统设计就是决定成败的战术执行。2.1 浇注系统：熔料的“高速公路”浇注系统是连接注塑机喷嘴与模具型腔的通道，其设计优劣直接关乎产品品质与生产效率。

流道设计： 中山市飞步脚轮有限公司在多数脚轮模具中优先采用热流道系统。热流道能减少废料、缩短成型周期、保持熔料温度均匀，特别适用于多点进胶的大型脚轮或多腔模具，能有效降低注射压力，提高材料利用率。

浇口设计： 浇口是流道与型腔的连接点，其位置选择至关重要。对于脚轮轮子，浇口通常设置在轮芯或非主要受力面，以避免影响外观和强度。采用点浇口或潜伏式浇口可以实现自动断料，提高自动化水平。中山市飞步脚轮有限公司的设计团队会运用模流分析软件，模拟熔料填充过程，优化浇口位置和数量，确保熔料能同时、平衡地充满型腔，避免融合线出现在关键受力区域。

2.2 冷却系统：效率与质量的“调节器”冷却时间约占整个注塑周期的70%以上，因此，高效的冷却系统是提升生产效率的关键。

水路布局： 冷却水路应尽可能均匀地包围产品型腔和型芯，尤其是壁厚较厚的轮毂和支架根部。中山市飞步脚轮有限公司的模具采用多层、多回路的水路设计，并广泛使用导热性佳的铍铜等材料制作镶件，对热量集中的区域进行快速冷却。

温度控制： 精确的模温控制不仅能缩短周期，更能减少产品变形，稳定产品质量。对于表面要求高的透明或浅色脚轮，均匀的模温至关重要。

2.3 顶出系统：完美成品的“临门一脚”在塑料冷却固

平衡顶出： 脚轮产品通常为圆型对称结构，顶出系统的布局必须均衡。中山市飞步脚轮有限公司采用顶针、司筒（顶管）和推板等多种顶出方式组合。例如，对于轮子，常在轮毂内部布置一圈顶针；对于深腔支架，则可能采用推板整体顶出，避免顶出变形。

脱模斜度： 足够的脱模斜度是顺利顶出的前提。在满足功能的前提下，中山市飞步脚轮有限公司的设计师会为每一处结构赋予合理的斜度，确保顶出过程顺畅，避免拉伤产品。

三、 挑战与突破：复杂结构件的模具创新设计

脚轮模具设计中常会遇到一些特殊挑战，需要创新的解决方案。3.1 侧向抽芯机构：处理倒扣与侧凹许多脚轮支架具有复杂的内部结构或侧孔，形成了倒扣，无法直接开模。这就需要滑块（行位）和斜顶等侧向抽芯机构。

滑块机构： 用于处理外部侧凹或大型内部倒扣。中山市飞步脚轮有限公司在滑块的设计中，特别注重其运动平稳性、定位准确性和耐用性，采用高品质的导轨和压块，确保长期生产中的稳定性。

斜顶机构： 通常用于处理小型内部倒扣，同时兼具顶出功能。斜顶的角度和强度需精确计算，防止在顶出过程中卡死或断裂。

3.2 双色注塑与包胶模具为满足特定功能需求，如软质轮面与硬质轮芯的结合（提供抓地力和静音性），需要更为复杂的双色注塑或包胶模具。

模具结构： 这类模具拥有两套以上的型腔和注射系统。中山市飞步脚轮有限公司在此类模具设计中积累了丰富经验，通过精密的旋转或平移模架结构，实现先注塑硬胶骨架、再在骨架上注塑软胶轮面的工艺，确保两种材料牢固结合，无溢料。

四、 数字化的翅膀：CAE/CAD/CAM技术在中山市飞步脚轮有限公司的应用

现代模具设计早已告别了纯经验时代，数字化工具的应用极大地提升了设计的科学性和成功率。

CAD（计算机辅助设计）： 用于完成模具的3D实体建模，实现零件间的干涉检查，并生成详细的工程图纸。

CAE（计算机辅助工程）： 核心是模流分析软件。在中山市飞步脚轮有限公司，每一套新模具在加工前都会进行彻底的模流分析，预测填充状态、压力分布、冷却效果和翘曲变形趋势，从而在虚拟环境中优化设计方案，大幅减少试模次数和成本。

CAM（计算机辅助制造）： 将设计好的3D模型转化为数控机床可识别的加工代码，驱动高精度机床完成模仁、滑块等核心零件的加工。

五、 持续优化：从试模到量产的精益求精

模具设计是一个动态的、持续优化的过程。试模是检验模具设计的最终环节。中山市飞步脚轮有限公司拥有标准的试模流程和专业的试模团队。他们会系统性地调整工艺参数，记录试模数据，并对试模样品进行全面的尺寸、外观和功能检测。任何发现的缺陷，如短射、飞边、缩水、变形等，都会反馈给模具设计团队进行根本原因分析，并对模具进行针对性的修正，直至生产出完全符合设计标准的脚轮产品。结语脚轮塑料模具设计是一门融合了材料科学、机械工程、流体力学和精密制造的综合艺术。它要求设计师既要有严谨的工程思维，又要有丰富的实践经验。中山市飞步脚轮有限公司始终秉持着“匠心铸模，精益求精”的理念，将模具设计视为企业核心竞争力的源泉。通过深入的产品理解、精妙的系统设计、创新的结构解决和先进的数字化工具，中山市飞步脚轮有限公司致力于为客户提供结构合理、性能卓越、质量稳定的优质脚轮产品，在平凡的脚轮中注入不平凡的科技与匠心。
