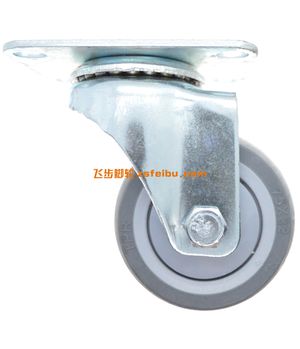

从一卷钢板到脚轮：揭秘脚轮制造的“变形记”
2025-11-12 8:17:20
在物流仓储、医疗设备移动、工业生产线等场景中，脚轮作为“移动的脚”，默默支撑着设备与货物的运转。而构成脚轮的关键部件——轮芯（支架）、连接件（如螺杆、卡扣）以及部分承载结构，常由钢板经过一系列精密加工而成。那么，从一卷形态规则的钢板，到最终成为能灵活转向、承载重量的脚轮组件，究竟要经历哪些“魔法步骤”？中山市飞步脚轮有限公司（以下简称“飞步公司”）作为深耕脚轮制造20余年的企业，其钢板加工产线每天将数吨钢板转化为精密脚轮部件，本文将结合飞步公司的实际生产流程，详细解析“一卷钢板到脚轮部件”的全流程工艺，带您见证“钢铁变形记”背后的技术与匠心。
一、起点：一卷钢板的“身份档案”
（一）钢板的基础特性
用于脚轮制造的钢板通常为冷轧钢板或热轧钢板，具体选择取决于部件的功能需求：
轮芯支架（主要承载结构）：多采用冷轧钢板（厚度1.5-6mm，常见为2-4mm），因其表面光滑、尺寸精度高（公差±0.1mm）、强度与韧性平衡（屈服强度≥250MPa），适合加工成需要承受重载（如500kg-2000kg）的支架结构。
连接件（如螺杆、固定板）：部分采用热轧钢板（厚度较薄，如1-3mm），经退火处理后降低硬度，便于后续冲压或折弯（热轧钢板成本更低，但表面需额外防锈处理）。
（二）钢板的初始状态
一卷钢板通常卷绕在钢轴上（直径约500-800mm），宽度根据脚轮型号而定（常见为200-600mm）。在进入加工线前，需先通过开卷机将钢卷展开，平铺成连续的钢板带，并通过矫平机消除卷曲应力（确保钢板平整度≤1mm/m），为后续切割与成型提供稳定基础。
二、第一步：精准切割——从钢板带到目标尺寸的“初加工”
（一）激光切割/等离子切割（复杂形状或薄钢板）
若脚轮部件需要异形孔洞（如安装孔、减重槽）或薄钢板（厚度≤3mm）加工，飞步公司采用光纤激光切割机（功率3000-6000W）或精细等离子切割机：
原理：激光束（或高温等离子弧）聚焦于钢板表面，瞬间熔化或气化材料，通过数控程序控制切割路径（精度±0.05mm）。
优势：适合复杂图形（如轮芯支架上的多边形安装孔），切割边缘光滑（无毛刺，无需二次打磨），热影响区小（避免钢板变形）。
适用场景：轻载脚轮的薄钢板支架（厚度1.5-3mm）、需要精细开孔的连接件。
（二）数控冲床（大批量标准孔加工）
对于常规的圆孔、方孔（如轮芯支架的安装孔，直径通常为5-12mm），飞步公司使用数控冲床（搭配模具库）：
原理：通过伺服电机驱动冲头（与模具配合），按照预设程序在钢板上冲出标准孔洞（每分钟可完成30-60次冲压）。
优势：效率高（比激光切割快3-5倍），适合大批量生产（如单批次1万件相同的支架孔位），成本较低。
注意点：冲孔边缘会有轻微毛刺（需后续去毛刺处理），且复杂异形孔需多套模具组合（效率降低）。
（三）剪板机（简单矩形切割）
若部件为简单的矩形钢板（如轮芯支架的主体框架），则通过液压剪板机直接裁剪：
原理：上下刀片在液压缸驱动下闭合，沿直线切断钢板（厚度≤6mm时效率最高）。
优势：适合大尺寸矩形坯料（如600mm×400mm的支架毛坯），设备成本低，操作简单。
局限：仅能加工直线边缘，无法实现孔洞或曲线切割。
飞步实践：对于一款中型工业脚轮的轮芯支架（尺寸300mm×200mm，厚度4mm），先通过剪板机裁剪出矩形坯料（效率最高），再用数控冲床加工4个安装孔（直径8mm）和2个减重槽（弧形孔），最后用激光切割机修整边缘毛刺——三种工艺组合，兼顾效率与精度。
三、第二步：成型加工——赋予钢板“结构力”与“功能性”
（一）折弯成型（塑造三维结构）
轮芯支架通常需要“L型”“U型”或“框型”结构（如两侧支撑轮体、中间连接螺杆），这一步通过数控折弯机实现：
原理：将切割后的钢板放置在折弯模具上，通过液压油缸驱动上模下压，使钢板沿下模V形槽弯曲（角度精度±0.5°）。
关键参数：折弯半径（根据钢板厚度选择，如4mm钢板折弯半径≥2mm，避免开裂）、折弯顺序（先折次要边，再折主要支撑边，防止应力集中）。
飞步案例：一款重载脚轮的轮芯支架（承载1000kg）需折弯成“日字形”框架（中间横梁高度50mm，两侧竖梁高度80mm），折弯机通过3次精准折弯（先折两侧竖梁90°，再折中间横梁120°），最终形成稳定的承载结构。
（二）冲压加强筋
对于需要承受集中载荷的部位（如支架与轮体的连接点），通过冲压模具在钢板表面压出凸起的加强筋（高度2-5mm，间距10-20mm）：
作用：增加局部刚性（抗弯曲能力提升30%-50%），防止长期使用后变形（如轮体反复旋转导致的支架疲劳开裂）。
工艺：利用冲压机的压力（50-200吨）将钢板局部压入模具凹槽，形成与钢板一体化的加强结构（无需额外焊接，避免应力集中）。
（三）焊接组装（连接多部件）
若脚轮部件由多个钢板零件组成（如支架主体+加固板），则通过二氧化碳保护焊或激光焊接：
原理：将待焊部位加热至熔化状态（填充焊丝或直接熔合母材），冷却后形成牢固连接（焊接强度≥母材的80%）。
关键控制：焊接电流与电压（避免过热导致钢板变形）、焊缝位置（避开应力集中区，如折弯边缘2mm内不焊接）、焊后处理（打磨焊缝至与钢板平齐，防止刮伤其他部件）。
飞步实践：一款医疗脚轮的轻量化支架（采用2mm薄钢板）通过激光焊接连接加固板（避免传统焊接的热变形），焊缝宽度仅0.5mm，强度却达到母材的90%，且表面无凸起。
四、第三步：表面处理——为钢板穿上“防护衣”
（一）防锈处理（基础防护）
钢板在加工过程中会暴露在空气中，表面易氧化生锈（尤其是切割边缘），因此需进行防锈预处理：
电镀/热浸锌：将钢板部件浸入锌池（热浸锌）或在表面电镀一层锌（电镀锌），形成锌保护层（厚度50-100μm），隔绝空气与水分（热浸锌的防锈寿命可达10-20年，电镀锌为5-10年）。
喷涂防锈底漆：对于不适合电镀的复杂结构（如带孔洞的支架），先喷涂一层环氧富锌底漆（厚度20-30μm），再干燥固化（防锈原理：锌粉优先腐蚀，保护钢板基体）。
（二）功能性涂层（提升耐用性）
根据脚轮的使用场景（如户外、医疗、食品行业），钢板部件可能还需额外涂层：
户外防腐蚀：喷涂聚酯粉末涂层（厚度60-100μm），耐紫外线、耐盐雾（通过ASTM B117标准测试，盐雾试验500小时无锈蚀）。
医疗/食品级卫生：采用不锈钢钢板（如304不锈钢）或喷涂食品级环氧涂层（无毒、易清洁，符合FDA标准）。
（三）精加工（提升装配精度）
去毛刺：用砂带机或毛刷去除切割、折弯边缘的毛刺（防止划伤工人或影响装配）。
倒角处理：对锐利边角进行R0.5-1mm的倒圆角（提升安全性与装配顺滑度）。
尺寸校准：通过三坐标测量仪检测关键尺寸（如安装孔间距、支架高度），确保与脚轮其他部件（如轮体、连接螺杆）的匹配精度（公差±0.2mm）。
五、第四步：组装成脚轮——钢板部件的“最终使命”
经过上述加工的钢板部件（轮芯支架、连接件），将与轮体（聚氨酯/橡胶/塑料轮面）、轴承、轮芯等共同组装为完整的脚轮：
1.
支架与轮体连接：通过轮芯（中心轴）将钢板支架与轮体固定（如螺栓穿过支架安装孔与轮体轴承座连接），确保旋转灵活（轴承间隙≤0.03mm）。
2.
功能集成：部分脚轮会在钢板支架上集成刹车装置（如刹车片与支架铰接）、转向限位块（限制旋转角度）等附加功能。
3.
最终检测：组装后的脚轮需通过承重测试（如1.5倍额定负载下连续旋转1小时无变形）、转向测试（360°旋转无卡滞）、异响检测（无金属摩擦声）等，确保钢板部件与其他组件的协同可靠性。
结语：从钢板到脚轮，是技术与匠心的交响曲
从一卷平整的钢板，到最终成为能承载重物、灵活转向的脚轮部件，背后是“精准切割-精密成型-功能防护-协同组装”的全流程技术接力。中山市飞步脚轮有限公司的实践证明，每一道工序（如激光切割的0.05mm精度、折弯的0.5°角度控制、防锈涂层的10年寿命）都直接影响脚轮的最终性能——钢板部件不仅是脚轮的“骨架”，更是其承载力、耐用性与安全性的基石。下次当你推动一个平稳旋转的脚轮时，不妨想想：那坚固的支架，或许正源自一卷钢板在现代化产线上的“华丽变身”。
