万向轮：移动世界的“灵活关节”——从原理到应用的深度解析

2025-11-4 10:21:11

在现代社会的各个角落，从医院病房里轻盈穿梭的医疗推车，到物流仓库中高效运转的搬运设备，再到家庭生活中随拉随走的行李箱与婴儿车，“万向轮”这一看似简单的部件，正以“灵活转向”的核心功能支撑着无数场景的便捷运转。作为脚轮家族中“最会转弯”的成员，万向轮如何突破传统固定方向的局限？它的结构藏着哪些巧思？在实际应用中又如何适配不同需求？本文将以中山本土制造业标杆中山市飞步脚轮有限公司（以下简称“飞步公司”）的技术实践为参考，系统拆解万向轮的定义、构成、分类及应用逻辑，带您读懂这个“移动世界的灵活关节”。

一、万向轮的本质：从“固定前行”到“全向移动”的革命

（一）什么是万向轮？

万向轮（英文名：Swivel Castor），又称“活动脚轮”或“转向脚轮”，是一种安装在物体底部、可实现360°水平旋转并任意方向移动的轮子装置。与只能沿直线滚动的“定向轮”（固定脚轮）不同，万向轮的核心特征在于其转向结构的设计——通过特殊的轮轴连接方式或轮体安装角度，使轮子不仅能前后滚动，还能在水平面内自由转向，从而让承载的物体（如推车、设备、家具等）无需调整整体朝向，即可轻松改变行进方向。举个直观的例子：当您推一辆装有4个定向轮的手推车时，若想向左前方移动，必须先转动车体方向，再向前推；而若这辆车安装了2个万向轮（通常位于前端）和2个定向轮（位于后端），您只需轻轻推动把手，万向轮便会自动跟随推力方向旋转，推车瞬间就能转向左前方，操作流畅度堪比“汽车打方向盘”。

（二）万向轮的“不可替代性”

在需要频繁调整移动路径的场景中，万向轮的价值尤为突出。例如：

医疗场景：医院病房空间狭窄，护士推治疗车往返于病床、药柜、检查室之间，需不断绕过障碍物，万向轮能让治疗车“指哪走哪”，避免碰撞患者或设备；

工业场景：工厂仓库中，工人操作搬运车在货架间穿梭取货，万向轮可快速响应转向指令，大幅提升货物周转效率；

商业场景：超市购物车在人流密集的过道中行驶，顾客无需费力调整车头方向，随手一推就能灵活绕开其他购物车或障碍物。

飞步公司的技术负责人曾总结：“万向轮的本质，是把‘移动的自由度’交还给使用者——它让物体不再依赖外力调整朝向，而是通过自身的转向能力适应环境需求。”

二、万向轮的“身体构造”：每个部件都在“各司其职”

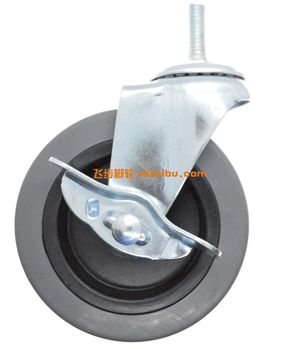

一个完整的万向轮系统，通常由轮子、脚轮支架、转向轴、轴承及刹车装置（可选）五大核心部件构成。这些部件如同精密协作的“关节组件”，共同实现了“灵活转向+稳定承载”的双重目标。

（一）轮子：直接接触地面的“执行者”

轮子是万向轮与地面交互的唯一部件，其性能直接影响移动的流畅度、噪音水平及适用场景。飞步公司将轮子材质分为五大类，每种材质适配不同需求：

橡胶轮：最常见的是天然橡胶或合成橡胶，表面柔软有弹性，减震性能优异（可降低30%-50%的震动传递），且静音效果好（滚动噪音＜50分贝），适合医院、实验室等对安静要求高的场所。例如飞步公司为某三甲医院定制的医疗万向轮，采用高弹性橡胶轮，护士推治疗车经过瓷砖走廊时，几乎听不到明显噪音。

聚氨酯轮：耐磨性极强（耐磨系数是橡胶的2-3倍），且耐油、耐酸碱，适用于工厂车间（如五金厂、化工厂）或物流仓库等重载场景。飞步公司的工业级聚氨酯万向轮，单轮负载可达500kg，仍能保持3年以上使用寿命。

塑料轮（如PP、PE材质）：成本低、重量轻，但耐磨性较弱，多用于家用轻型推车（如超市购物车、置物推车）。

尼龙轮：高强度、耐高温（可承受-40℃至120℃环境），常用于户外或高温车间（如铸造厂）。

金属轮（如铸铁、钢制轮）：承载能力最强（单轮负载可达数吨），但噪音大、减震差，多用于重型设备（如机床、集装箱搬运车）。

此外，轮子的直径与宽度也暗藏玄机——直径越大，越容易跨越地面障碍（如小台阶、缝隙）；宽度越宽，与地面的接触面积越大，稳定性越高但移动阻力也会增加。飞步公司会根据客户需求，为万向轮匹配“直径+宽度”的黄金组合，例如轻型办公推车常用φ100mm×30mm的轮子，而重型叉车则采用φ200mm×60mm的轮子。

（二）脚轮支架：连接物体与轮子的“桥梁”

脚轮支架是万向轮的“骨架”，负责将轮子固定在设备底部，并通过转向结构实现灵活转动。其核心部件包括：

连接板：通过螺栓或焊接与设备底部连接（如推车的车架、家具的底座），材质多为碳钢或不锈钢，厚度根据承载需求选择（轻型支架用2-3mm钢板，重型支架用5-8mm钢板）。飞步公司为某物流企业定制的重型货架搬运车，支架连接板厚度达6mm，并做了加厚加固处理，确保长期承重不变形。

转向轴：位于支架顶部，是实现360°旋转的关键。转向轴通常采用高强度合金钢（如40Cr），表面经过淬火处理（硬度HRC45-50），既能承受反复旋转的摩擦，又不易弯曲。部分高端万向轮还会在转向轴处添加润滑油槽，进一步降低旋转阻力。

轮轴：连接轮子与支架底部，负责传递推力。轮轴材质多为碳钢或不锈钢，直径根据轮子尺寸调整（例如φ30mm的轮子通常配φ10-12mm的轮轴）。

（三）转向结构：实现“全向移动”的核心设计

万向轮的转向能力依赖于独特的轮体安装角度与

叉式转向结构：轮子通过轮轴安装在“Y”形叉架上，叉架顶部与转向轴连接。当推动设备时，轮子可绕转向轴水平旋转，同时绕自身轮轴微调角度，实现“边转边走”的灵活移动。这是最常见的万向轮设计，适用于大多数工业与商业场景。

双轴承转向结构：在轮轴与叉架之间增加精密轴承（如深沟球轴承或圆锥滚子轴承），减少旋转摩擦。飞步公司的高端万向轮（如医疗推车专用款）普遍采用双轴承设计，使转向更顺滑，即使在小半径转弯时也不会卡顿。

（四）刹车装置：安全与定位的“守护者”（可选）

并非所有万向轮都需要刹车，但在需要固定位置的场景（如医疗设备停放、货架搬运车定位），刹车功能至关重要。常见的刹车类型包括：

脚踩刹车：通过踩下踏板，使刹车片夹紧轮子或锁定转向轴，操作简单且省力（适合频繁启停的场景，如医院推车）。飞步公司为某养老院定制的护理推车，采用大尺寸脚踩刹车踏板，老人单脚轻踩即可稳固制动。

手刹刹车：通过旋转手柄或拉动拉杆实现制动，多用于工业设备（如叉车）。

双刹设计：同时锁定轮子转动与转向功能，防止设备因外力（如斜坡滑动）意外移动。

三、万向轮的分类逻辑：按需求“量体裁衣”

根据不同的使用场景与性能要求，万向轮可分为多种类型，飞步公司的产品线便覆盖了从轻型家用到重型工业的全场景需求。

（一）按承载能力分类

轻型万向轮：单轮负载≤100kg，适用于家用推车（如婴儿车、行李箱）、办公室文件车等。飞步公司的轻型万向轮多采用橡胶轮+碳钢支架，重量轻、价格低，单套成本不足20元。

中型万向轮：单轮负载100-500kg，常见于超市购物车、车间工具车、物流手推车等。此类万向轮通常选用聚氨酯或尼龙轮，支架升级为加厚钢板（3-5mm），例如飞步公司为某连锁超市提供的购物车万向轮，单轮负载200kg，经测试可连续使用5年以上。

重型万向轮：单轮负载≥500kg，用于工业设备（如机床、变压器）、仓储叉车、集装箱搬运车等。重型万向轮的支架多为铸铁或高强度钢（厚度≥6mm），轮子采用聚氨酯或金属材质，例如飞步公司为某重工企业定制的起重机移动底座万向轮，单轮负载达2吨，轮面经过特殊防滑纹处理，确保在油污地面也能稳定运行。

（二）按刹车类型分类

无刹车万向轮：仅提供转向功能，适用于对定位要求低的场景（如室内装饰推车）。

单刹万向轮：可锁定单个轮子的转动（通常通过脚踩刹车片夹紧轮缘），适合需要轻微制动的场景（如展厅推车）。

双刹万向轮：同时锁定轮子转动与转向轴旋转（部分高端款还能调节刹车力度），是医疗、工业场景的首选。飞步公司的医疗专用双刹万向轮，刹车片采用耐磨橡胶+金属背板，制动距离＜5cm，且经1万次踩踏测试后仍能保持90%以上的制动力。

（三）按特殊功能分类

静音万向轮：轮子采用超软橡胶或特殊聚氨酯配方，滚动噪音＜40分贝（相当于图书馆环境音），适用于图书馆、医院病房等安静场所。

防静电万向轮：轮子或支架添加导电材料（如碳纤维），可将静电导入地面，避免在电子厂、实验室等场景产生静电火花。

耐高温万向轮：轮子材质为硅胶或特殊耐热橡胶（可承受200℃高温），用于烤箱、锅炉房等高温环境。

四、万向轮的应用图谱：从生活到工业的“全能选手”

（一）家居生活：让移动更轻松

家用场景中的万向轮无处不在：

行李箱：2-4个万向轮（通常2个万向轮+2个定向轮组合）让旅客无需拖拽，推行即可出行；

婴儿车：前轮为万向轮（灵活转向），后轮为定向轮（稳定支撑），家长单手即可控制方向；

沙发/电视柜：部分现代家具底部安装隐藏式万向轮，方便用户根据客厅布局调整位置。

飞步公司的“家用静音万向轮”系列，采用超软橡胶轮+防刮擦轮面设计，即使在地毯或木地板上推行也不会留下痕迹，深受年轻家庭用户喜爱。

（二）工业制造：重载与效率的双重保障

在工厂与仓库中，万向轮是物流运转的“关节”：

生产线搬运车：配备重型万向轮（单轮负载1-2吨），可轻松推动机床部件、模具等重物；

仓储AGV小车：轻量化万向轮（带聚氨酯轮面）配合传感器，实现自动导航与精准转向；

叉车托盘车：万向轮与定向轮组合，既保证直线行驶的稳定性，又能在狭窄通道中灵活转弯。

飞步公司为某汽车零部件工厂定制的“防油污万向轮”，轮面采用特氟龙涂层（耐磨+防油），即使在机油、润滑油污染的地面上，仍能保持低摩擦滚动，年故障率低于1%。

（三）商业服务：提升用户体验的关键细节

商场、超市、酒店等场所通过万向轮优化服务流程：

超市购物车：万向轮的灵活转向让顾客无需费力调整方向，尤其在促销季人流密集时，能显著减少拥堵；

酒店行李车：静音万向轮避免在走廊产生噪音，影响其他客人休息；

展台推车：轻型万向轮便于搭建与拆卸展览设备，提升布展效率。

结语：万向轮里的小与大

从结构上看，万向轮或许只是由轮子、支架、转向轴组成的“小部件”；但从功能上看，它是现代移动场景中“灵活与效率”的核心载体——它让医疗设备更安全，让工业物流更高效，让家庭生活更便捷。正如中山市飞步脚轮有限公司的技术理念所言：“做好万向轮，本质是做好‘移动的自由度’。” 在这个追求效率与体验的时代，万向轮的每一次灵活转向，都在为我们的生活与生产创造更多可能。
