万向轮图纸绘制全流程：从结构拆解到规范出图的实操指南

2025-11-4 8:55:13

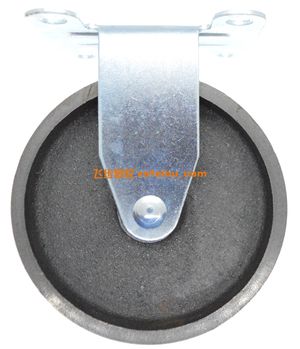

   万向轮图纸是连接设计理念与实际生产的核心载体，一份精准的图纸能确保轮体、支架、转向机构等部件精准适配，避免生产返工与装配故障。不同类型的万向轮（如轻型家具万向轮、重型工业万向轮），图纸绘制的侧重点差异显著，例如医疗设备用静音万向轮需重点标注减震结构尺寸，而物流台车用万向轮则需突出承重部件的强度参数。本文将以的绘图规范为参考，从 “绘图前准备、核心结构拆解绘图、尺寸与公差标注、技术要求设定、图纸审核与优化” 五大环节，详细讲解万向轮图纸的绘制方法，同时分享实操中的常见问题与解决技巧，为设计人员提供可落地的绘图指南。

一、万向轮图纸绘制前的准备工作：明确需求与规范基础

在绘制万向轮图纸前，需先明确产品定位、使用场景与绘图标准，这是确保图纸实用性与通用性的前提。中山市飞步脚轮有限公司的设计团队在绘图前，会通过 “需求确认表” 与 “绘图规范手册” 双重把控，避免后期因基础信息缺失导致图纸修改。

（一）明确万向轮的核心参数与使用需求

不同场景的万向轮，核心参数差异极大，需提前与客户或市场部门确认，确保图纸设计贴合实际需求：

基础规格：包括轮体直径（如 2 寸、3 寸、4 寸，需标注英寸与毫米双单位，1 寸 = 25.4mm）、轮宽（如 20mm、30mm）、安装高度（轮体底部到安装板顶部的距离，直接影响设备适配性）；

性能要求：额定承重（如轻型 100kg、中型 500kg、重型 1000kg，需对应标注支架与轮体的强度参数）、使用环境（如潮湿环境需标注耐腐蚀材质，高温车间需标注耐温范围）、特殊功能（如静音需求需标注轮体橡胶硬度，刹车需求需明确刹车结构类型）。

实践：针对某家居客户的 3 寸静音万向轮需求，设计团队提前确认 “安装高度 80mm、额定承重 150kg、静音值≤35dB” 等核心参数，在图纸中重点标注轮体橡胶邵氏硬度（A60±5）与支架减震结构尺寸，确保生产出的产品完全匹配客户沙发底部空间与静音要求。

（二）确定绘图标准与软件工具

万向轮图纸需遵循行业通用标准，确保供应链上下游（如模具厂、配件供应商）能准确解读，同时选择合适的绘图软件提升效率：

绘图标准：国内企业通常遵循 GB/T 14692-2008《技术制图 投影法》与 GB/T 4458.6-2002《机械制图 视图画法》，标注尺寸时需使用毫米（mm）作为基本单位，角度单位为度（°）；

软件选择：2D 图纸常用 AutoCAD、中望 CAD（适合快速标注与修改），3D 模型常用 SolidWorks、UG（便于直观展示装配关系，的研发团队优先使用 SolidWorks，可直接生成 2D 工程图，减少尺寸标注错误）。

（三）收集参考资料与竞品图纸

对于新型万向轮设计，需收集同类产品图纸、材质参数与结构细节，避免重复开发与设计缺陷：

内部资料：调取企业历史图纸库（如的 “万向轮图纸数据库”，包含 500 + 款成熟产品图纸），参考相似规格产品的结构设计（如支架厚度、轴承型号）；

外部资料：分析竞品图纸（通过行业展会、供应商合作获取），重点关注差异化结构（如新型转向轴设计、防缠绕轮体花纹），结合自身需求优化创新。

二、万向轮核心结构拆解与绘图：从部件到装配的分步绘制

万向轮主要由 “轮体组件、支架组件、转向组件、刹车组件” 四部分构成，绘图时需先拆解各部件绘制零件图，再整合为装配图，确保每个部件的尺寸与装配关系精准对应。的设计流程中，要求零件图与装配图需标注 “关联编号”，便于生产时快速匹配部件。

（一）轮体组件图纸绘制：重点标注材质与滚动特性

轮体是万向轮与地面接触的核心部件，常见材质为尼龙、聚氨酯（PU）、橡胶，图纸需明确结构尺寸、材质参数与表面处理要求：

结构尺寸：标注轮体外径（公差 ±0.1mm，如 3 寸轮体外径 76.2±0.1mm）、内径（与轴承配合，需标注公差等级，如 H7）、轮宽（如 25±0.2mm）、轮体壁厚（均匀性要求高，误差≤0.5mm，避免滚动时受力不均）；

材质与工艺：在图纸右上角 “技术要求” 栏标注材质（如 “轮体：增强尼龙 PA66+30% 玻纤”）、表面处理（如 “轮体表面磨砂处理，粗糙度 Ra1.6”）、成型工艺（如 “注塑成型，无气泡、缩痕”）；

细节标注：若轮体带花纹（防滑需求），需标注花纹深度（如 0.5±0.1mm）与间距（如 5±0.2mm）；若为聚氨酯包胶轮体，需标注胶层厚度（如 3±0.2mm）与结合强度（如 “胶层与内芯剥离力≥50N/cm”）。

实践：在 4 寸聚氨酯包胶轮体图纸中，设计团队标注 “内芯材质：尼龙 PA6，胶层材质：PU（邵氏 A70），胶层厚度 4±0.2mm”，同时在视图中用局部放大图展示胶层与内芯的结合处结构，要求 “无脱胶、无气泡”，确保轮体在承重 100kg 时不会出现胶层脱落。

（二）支架组件图纸绘制：强调强度与安装适配性

支架（也称 “叉架”）用于连接轮体与设备，需承受万向轮的全部负载，图纸需重点标注结构强度相关尺寸与安装孔位：

结构尺寸：标注支架高度（轮体安装位到安装板的距离，如 60±0.2mm）、支架宽度（与轮体匹配，如 30±0.1mm）、支架厚度（根据承重确定，轻型万向轮支架厚度 2±0.1mm，重型需 5±0.1mm）；

安装孔位：标注安装板上螺丝孔的数量（常见 4 孔、6 孔）、孔径（如 M8，公差 H8）、孔位间距（如 “孔中心距：80±0.1mm×60±0.1mm”，需用坐标法标注，确保与设备安装孔精准对齐）；

材质与强度：标注支架材质（如 “冷轧钢板 Q235，厚度 3mm”）、热处理要求（如 “支架表面镀锌，锌层厚度≥8μm，盐雾测试 48 小时无锈蚀”）、强度参数（如 “支架额定负载下变形量≤0.2mm”）。

实践：针对物流台车用重型万向轮（额定承重 500kg），支架图纸标注 “材质：热轧钢板 Q355，厚度 5mm，折弯角度 90°±0.5°，安装孔位：4 孔，孔径 M10，孔中心距 100±0.1mm×80±0.1mm”，同时在图纸中添加 “支架承载 500kg 时，最大弯曲应力≤150MPa” 的技术要求，确保使用时不会出现支架断裂。

（三）转向组件图纸绘制：确保灵活与稳定性

转向组件（含转向轴、轴承、顶盖）决定万向轮的转向灵活性，图纸需标注配合间隙与转动特性：

转向轴：标注轴径（如 φ12±0.01mm，公差 h6）、轴长（如 30±0.1mm）、台阶尺寸（与轴承内圈配合，需标注同轴度公差，如 φ0.02mm）；

轴承选型：标注轴承型号（如深沟球轴承 6002-ZZ，需明确内径、外径与宽

顶盖与间隙：标注顶盖尺寸（如直径 50±0.2mm，厚度 3±0.1mm），明确转向轴与顶盖的配合间隙（如 0.1-0.2mm，过大易晃动，过小影响转向灵活性），若带防尘罩，需标注防尘罩材质（如丁腈橡胶）与安装尺寸。

实践：在医疗设备万向轮图纸中，转向组件标注 “转向轴：φ10h6，长度 25mm，轴承：6001-2RS（密封型，防粉尘），配合间隙：0.15±0.05mm”，同时要求 “转向阻力矩≤3N・m”，确保医护人员推动设备时轻便无卡顿，且密封轴承能防止药液与粉尘进入，延长使用寿命。

（四）刹车组件图纸绘制（若带刹车）：明确锁定与解锁特性

带刹车的万向轮需绘制刹车组件图纸，包含刹车块、刹车杆、弹簧等部件，重点标注刹车力与操作行程：

刹车块：标注材质（如丁腈橡胶，邵氏 A80±5）、尺寸（如长度 20±0.2mm，宽度 15±0.1mm，厚度 5±0.1mm）、与轮体的接触面积（要求 “刹车时接触面积≥80%”）；

刹车杆：标注杆体尺寸（如直径 8±0.1mm，长度 50±0.2mm）、折弯角度（如 120°±1°）、操作行程（如 “刹车杆按下行程 10±1mm，确保刹车块完全贴合轮体”）；

弹簧参数：标注弹簧型号（如圆柱螺旋压缩弹簧，线径 1.2mm，外径 8mm，自由长度 20mm）、弹力要求（如 “弹簧压缩量 5mm 时，弹力 15±2N，确保刹车后不会自行解锁”）。

实践：针对超市购物车用万向轮，刹车图纸标注 “刹车块：橡胶 A85，接触轮体弧面半径与轮体匹配（如 R38mm），刹车力≥150N（在额定承重 300kg 时）”，同时用剖面图展示刹车杆按下时的传动结构，确保生产时刹车组件安装位置准确，操作顺畅。

（五）装配图绘制：整合部件与标注装配关系

零件图完成后，需绘制装配图，直观展示各部件的组装方式与配合要求：

视图选择：主视图展示万向轮正面装配关系（如轮体与支架的连接），左视图或俯视图展示安装孔位与转向组件，必要时添加剖面图（如展示转向轴与轴承的配合）；

部件编号：对每个零件标注 “件号”（如 1 - 轮体、2 - 支架、3 - 转向轴），并在图纸右侧绘制 “零件明细表”，注明件号、名称、数量、材质（如 “件 1：轮体，数量 1，材质 PU”）；

装配要求：标注关键装配尺寸（如 “轮体中心到安装板距离 80±0.2mm”）、配合间隙（如 “转向轴与支架配合间隙 0.1-0.2mm”）、装配工艺（如 “螺丝连接需涂螺纹胶，拧紧扭矩 15±2N・m”）。

实践：在 3 寸轻型万向轮装配图中，设计团队用主视图展示轮体、支架、刹车杆的位置关系，用俯视图标注安装孔位坐标，明细表中明确 “件 3：轴承，型号 6000-ZZ，数量 1，品牌 SKF”，同时在技术要求中注明 “装配后万向轮转动灵活，无卡滞，刹车锁定后轮体无转动”，确保生产部门能按图组装。

三、万向轮图纸的尺寸标注与公差设定：避免生产偏差

尺寸与公差是图纸的核心信息，标注错误或公差设定不合理会导致部件无法装配或性能不达标。的设计规范中，明确要求 “关键尺寸需标注公差，非关键尺寸标注基本尺寸 + 偏差范围”，同时避免重复标注与模糊标注。

（一）尺寸标注原则：清晰、完整、合理

清晰性：尺寸标注需避开视图轮廓线与剖面线，数字与箭头方向一致（水平尺寸数字向上，垂直尺寸数字向左），如需标注多个尺寸，需按 “从小到大、从左到右” 的顺序排列，避免重叠；

完整性：需标注所有影响装配与性能的尺寸（如轮体直径、支架厚度、安装孔间距），不遗漏关键参数（如轴承型号、刹车块材质），的 “尺寸检查表” 中，明确列出 20 + 项必标尺寸，设计人员需逐项核对；

合理性：根据生产工艺能力设定尺寸精度，如注塑件尺寸公差通常为 ±0.1-0.3mm，冲压件为 ±0.05-0.2mm，避免过度追求高精度导致生产成本上升（如将轮体直径公差设定为 ±0.01mm，远超注塑工艺能力，会导致大量废品）。

（二）公差与配合设定：确保部件适配性

不同配合类型（过盈配合、过渡配合、间隙配合）需对应不同公差等级，万向轮图纸中常见配合场景与公差设定如下：

过盈配合：如轴承内圈与转向轴的配合，需确保两者紧密连接，不相对转动，公差等级选择 H7/h6（轴公差 h6，孔公差 H7），如 “转向轴 φ10h6，轴承内圈 φ10H7”；

过渡配合：如轴承外圈与支架的配合，需兼顾定位与少量拆卸需求，公差等级选择 H7/js6（孔公差 H7，轴公差 js6），如 “支架轴承孔 φ32H7，轴承外圈 φ32js6”；

间隙配合：如转向轴与顶盖的配合，需保留转动间隙，公差等级选择 H9/d9（孔公差 H9，轴公差 d9），如 “顶盖孔 φ10.2H9，转向轴 φ10d9，配合间隙 0.1-0.3mm”。

实践：在重型万向轮支架与轮轴的配合中，标注 “轮轴 φ15h6，支架孔 φ15H7”（过盈配合），确保轮轴与支架无相对晃动；而轮体与轮轴的配合标注 “轮体孔 φ15.1H9，轮轴 φ15d9”（间隙配合），保留 0.1-0.2mm 间隙，便于轮体灵活转动，同时避免过大间隙导致轮体偏心。

四、万向轮图纸的技术要求设定：明确性能与工艺标准

技术要求是图纸的补充说明，涵盖材质、工艺、性能、检测方法等内容，需简洁明确，避免模糊表述。的技术要求模板中，将内容分为 “材质要求、工艺要求、性能要求、检测要求” 四类，确保生产与质检部门有明确依据。

（一）材质要求：明确成分与标准

标注各部件材质的具体型号与执行标准，避免供应商用替代材质影响性能：

如 “轮体：聚氨酯（PU），执行 GB/T 19466.1-2004，邵氏硬度 A65±5”；

“支架：冷轧钢板 Q235，执行 GB/T 700-2006，厚度 3±0.1mm”；

“轴承：深沟球轴承 6002-ZZ，执行 GB/T 276-2013，精度等级 P0”。

（二）工艺要求：规范生产流程

明确各部件的成型工艺、表面处理与装配工艺：

成型工艺：“轮体注塑成型，料筒温度 200-220℃，模具温度 50-60℃，冷却时间 15 秒”；

表面处理：“支架表面镀锌，锌层厚度≥8μm，表面无漏镀、起皮，执行 GB/T 13912-2020”；

装配工艺：“所有螺丝采用十字槽盘头螺丝，拧紧扭矩 12±2N・m，螺丝头部需紧贴支架表面，无松动”。
