防缠绕脚轮设计：如何避免线缆、碎屑的困扰
2025-11-3 8:44:11

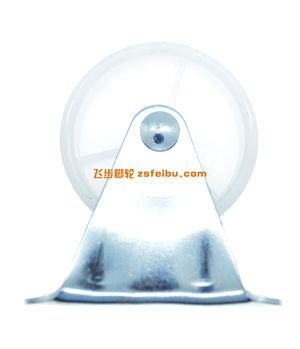

在现代工业生产、物流仓储、医疗设备以及智能机器人等领域，移动设备（如AGV小车、服务机器人、输送设备、医疗推车等）的普及极大提升了作业效率。然而，这些设备在移动过程中常面临一个看似微小却影响深远的问题——线缆（电源线、数据线）与碎屑（灰尘、金属屑、塑料颗粒）的缠绕。线缆缠绕可能导致设备断电、信号中断甚至机械卡死；碎屑堆积则会影响轮体转动灵活性，加速磨损，甚至引发安全隐患。为解决这一痛点，防缠绕脚轮设计逐渐成为脚轮行业的技术创新焦点。作为专注于脚轮研发制造的企业，中山市飞步脚轮有限公司（以下简称“飞步脚轮”）通过结构优化、材料升级与功能集成，推出了一系列防缠绕脚轮解决方案，有效应对线缆与碎屑的困扰。本文将深入解析防缠绕脚轮的核心设计原理、关键技术及典型应用场景，为用户提供选型参考。
一、线缆与碎屑缠绕的痛点分析
1. 线缆缠绕：移动设备的“隐形杀手”
在需要供电或数据传输的移动设备中（如自动导引车AGV、移动工作站、医疗输液车），线缆通常拖曳于设备后方或侧方。当设备频繁转向、移动时，线缆易与脚轮的轮轴、支架或地面接触，进而发生以下问题：
机械卡死：线缆被卷入轮体与支架的缝隙，导致轮子无法转动，设备被迫停滞。
绝缘破损：反复摩擦或挤压可能破坏线缆外皮，引发短路、漏电甚至火灾。
信号中断：数据线（如USB、网线）缠绕后可能导致设备通信失效，影响生产流程。
2. 碎屑缠绕：隐蔽的“性能杀手”
工业环境中的灰尘、金属加工屑、纺织纤维，或日常生活中的毛发、纸屑等碎屑，容易附着在脚轮的轮体、轴承或旋转部件上：
转动阻力增大：碎屑进入轮体与支架的间隙后，会增加摩擦系数，导致脚轮转动不灵活，设备移动需额外用力。
加速磨损：硬质碎屑（如金属颗粒）会划伤轮体表面（尤其是聚氨酯、橡胶等软质材料），缩短使用寿命。
安全隐患：大量碎屑堆积可能堵塞刹车系统或转向机构，影响设备的紧急制动与方向控制。
二、防缠绕脚轮的核心设计原理与关键技术
针对上述问题，防缠绕脚轮的设计目标可概括为：“隔离线缆/碎屑与关键运动部件”“减少间隙藏污空间”“主动引导线缆走向”。飞步脚轮通过以下五大核心技术实现这一目标：
1. 全封闭式轮体结构：物理隔离碎屑
原理：通过密封设计将轮体（尤其是轴承与旋转轴）与外部环境隔开，防止碎屑进入内部。实现方式：
防尘盖+密封圈：在轮体与支架的连接处加装橡胶或硅胶密封圈，覆盖轮轴与轴承的间隙（如图1所示）；部分高端脚轮采用双轴承+全封闭轮壳，将整个轮体包裹在密闭空间内，仅保留轮面与地面接触的开孔。
一体化注塑轮体：对于聚氨酯、橡胶等材质的轮体，通过模具设计将轮体与轴套一体化成型，减少拼接缝隙（传统分体式轮体易因螺丝孔或粘合缝隙藏入碎屑）。
优势：有效阻挡灰尘、金属屑等硬质颗粒，延长轴承寿命（实验数据显示，全封闭设计可使轴承寿命提升30%-50%）。飞步脚轮案例：其针对工业AGV推出的“防尘王”系列脚轮，采用双滚珠轴承+全密封聚氨酯轮体，经测试可在粉尘浓度≥1000mg/m³的环境中连续运行500小时无卡顿。https://via.placeholder.com/400x200?text=全封闭式轮体结构：密封圈+双轴承
2. 线缆引导槽与托架：主动管理线缆走向
原理：通过物理结构引导线缆远离轮体的旋转区域，避免其被卷入缝隙。实现方式：
轮体边缘倒角/圆弧设计：将轮体的外缘（尤其是靠近支架的一侧）设计为平滑的圆弧或倒角（R≥3mm），减少线缆被尖锐边缘刮擦或钩挂的风险。
集成线缆托架：在脚轮支架外侧加装塑料或金属材质的线缆槽（高度约2-5cm），将拖曳的线缆限制在托架与设备主体之间的固定通道内（如图2所示）；部分设计还会在托架表面增加防滑条纹，防止线缆滑动。
分离式线缆保护套：为线缆单独配置柔性保护套（如波纹管、尼龙编织套），并将其固定在设备的固定部位（如推车把手），避免线缆直接接触地面或轮体。
优势：从源头减少线缆与轮体的接触概率，尤其适合需要频繁转向的移动设备（如服务机器人、移动充电桩）。飞步脚轮案例：其为医疗推车设计的“护线精灵”脚轮套装，包含带线缆槽的铝合金支架（槽深3cm）与聚氨酯轮体（轮缘倒角R
3. 偏心轮体与异形支架：减少缠绕间隙
原理：通过改变轮体与支架的相对位置，消除容易卡入线缆或碎屑的危险间隙。实现方式：
偏心轮轴设计：将轮轴的安装位置略微偏离支架中心（偏移量约2-5mm），使轮体在旋转时不会与支架的固定螺丝或连接件形成固定的“卡线缝隙”。
异形支架结构：采用流线型或镂空设计的支架（如“Y型”“三角支撑架”），避免传统方形支架的直角边勾挂线缆；部分支架会在旋转部位增加弧形过渡，减少碎屑堆积的死角。
优势：通过结构优化消除“天然缠绕点”，尤其适合线缆细小（如传感器数据线）或碎屑轻软（如纺织纤维）的场景。飞步脚轮案例：其为电子厂AGV设计的“无死角”脚轮，采用偏心轮轴（偏移3mm）+镂空三角形支架，经测试可完全避免0.5-2mm直径的细线缆缠绕。
4. 自清洁功能：动态清除碎屑
原理：利用轮体运动时的机械作用力（如离心力、刮擦力）主动清除附着的碎屑。实现方式：
轮面花纹设计：在聚氨酯或橡胶轮面压制纵向或螺旋状花纹（深度0.5-1mm），通过花纹的沟槽将碎屑甩离轮体表面（离心力作用）；部分花纹还带有“刮片”结构，可将大颗粒碎屑推向轮体边缘。
支架刮尘器：在轮体与支架的接触部位安装柔性刮片（如硅胶条），当轮体旋转时，刮片会实时清除粘附在轮轴或轴承上的灰尘（类似“雨刷”原理）。
优势：无需人工维护即可保持轮体清洁，适合长期运行的自动化设备（如流水线输送轮、仓储机器人）。飞步脚轮案例：其为食品厂输送设备设计的“自清洁”聚氨酯脚轮，轮面采用螺旋花纹+硅胶刮片组合，经测试可使碎屑附着量减少70%以上。
5. 模块化组合：按需定制防缠绕功能
考虑到不同场景的需求差异（如有的设备仅需防线缆缠绕，有的需重点防尘），飞步脚轮提供模块化防缠绕组件，用户可根据实际需求自由组合：
基础版：全封闭轮体（防尘防碎屑）；
进阶版：全封闭轮体+线缆引导槽；
高级版：全封闭轮体+线缆引导槽+自清洁花纹。
三、典型应用场景与选型建议
1. 医疗场景：防线缆缠绕+静音需求
痛点：医疗推车（如输液车、心电图机推车）需拖曳电源线与数据线，频繁转向易缠绕；同时要求轮子移动静音（避免打扰患者）。
选型建议：选择带线缆槽的铝合金支架（深度≥3cm）+ 轮缘圆弧倒角（R≥5mm）的聚氨酯轮体，搭配静音轴承（噪音≤40dB）。飞步脚轮的“护线精灵”系列即为典型方案。
2. 工业场景：防碎屑+重载需求
痛点：工厂AGV、物料搬运车在粉尘、金属屑环境中运行，碎屑易进入轮轴导致卡死；同时需承载较重设备（如机床、箱体）。
选型建议：选择全封闭双轴承轮体（IP54防护等级）+ 偏心轮轴设计，轮体材质优先选实心橡胶（耐磨抗冲击）或聚氨酯（减震）。飞步脚轮的“防尘王”系列可承载500kg，适用于重型工业环境。
3. 服务机器人：防细线缠绕+灵活转向
痛点：扫地机器人、酒店服务机器人的线缆直径细（如0.3-1mm），易被轮体缝隙钩挂；同时需频繁转向与越障。
选型建议：选择异形支架（无直角边）+ 自清洁花纹轮面，轮体材质可选弹性聚氨酯（缓冲碰撞）。飞步脚轮的“灵动”系列机器人脚轮，通过偏心轮轴与螺旋花纹设计，已应用于多款商用服务机器人。
四、总结：防缠绕脚轮的未来趋势
随着移动设备智能化程度的提升（如自动驾驶物流车、家庭服务机器人），对脚轮的防缠绕要求将从“基础防护”向“主动智能”发展。未来，防缠绕脚轮可能集成更多技术，例如：
传感器监测：通过微型传感器检测线缆缠绕或碎屑堆积，实时报警并提示清理；
自适应调节：轮体根据地面碎屑量自动调整密封程度（如灰尘多时收紧密封圈）；
环保材料：采用可降解聚氨酯或再生橡胶，兼顾防缠绕性能与可持续性。
对于用户而言，选择防缠绕脚轮时，需重点关注“实际场景的缠绕源（线缆类型/碎屑性质）”“设备载荷与移动频率”两大核心因素，并优先选择具备结构专利与实测数据的品牌（如飞步脚轮）。通过科学选型与合理设计，线缆与碎屑的困扰将被彻底化解，移动设备的可靠性与用户体验将迈上新台阶。
