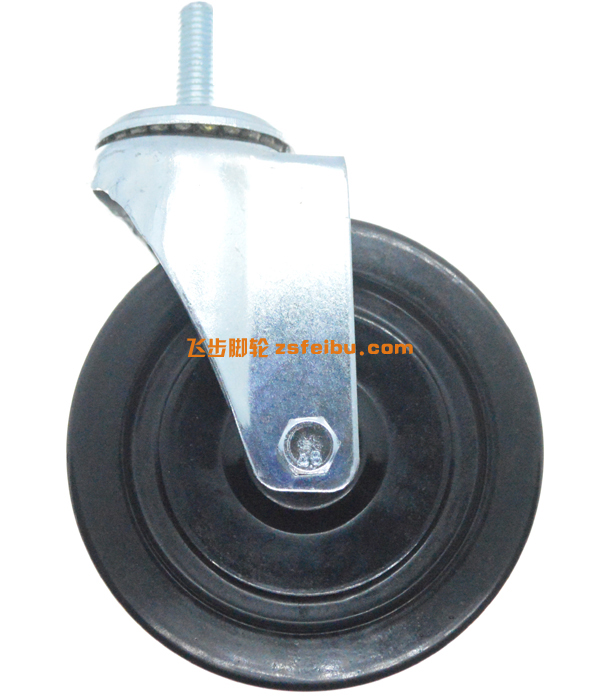

工业脚轮的转向系统设计：如何平衡灵活性与耐用性？

发表时间:2025-5-25 9:16:14

引言：工业场景中的“转向悖论”

在自动化仓储、重型机械制造、机场行李运输等工业领域，脚轮的转向性能直接决定了设备的机动性与效率。然而，一个看似矛盾的现实始终困扰着工程师：转向灵活性越高，往往意味着耐用性越低。从物流叉车频繁转向导致的支架断裂，到AGV小车高速转弯引发的轮体偏磨，转向系统设计已成为工业脚轮性能优化的核心战场。本文将从机械原理、材料科学、动力学仿真及实际案例四个维度，深度解析工业脚轮转向系统的“平衡之道”。

一、转向系统的核心矛盾：灵活性与耐用性的博弈

工业脚轮的转向性能本质上是一场摩擦力、转动惯量与结构强度的三角博弈。

1. 转向灵活性的三大决定因素

轴承系统：

双列球轴承 vs 单列滚子轴承：前者摩擦系数低（μ≈0.002-0.005），转向力矩减少30%，但承载能力下降20%；

密封设计：防尘密封圈会额外增加0.5-1.5N·m的转向阻力。

转向支架结构：

偏心距设计：支架中心与旋转轴的偏移量每增加1mm，转向灵敏度提升5%，但侧向应力增加8%；

铰接角度：标准工业脚轮转向角度通常限制在±35°，超限使用会导致支架疲劳断裂。

轮体材料：

聚氨酯（PU）轮 vs 尼龙轮：前者回弹率高，转向时与地面接触面积变化更小，阻力波动降低15%；

胎面花纹：菱形花纹比直线花纹在转向时产生更高的横向抓地力，但滚动阻力增加20%。

2. 耐用性的关键失效模式

轴承磨损：

混合摩擦阶段：当润滑剂失效时，轴承滚道与滚珠的金属直接接触，磨损速率呈指数级上升；

典型案例：某物流中心叉车脚轮轴承在缺乏维护的情况下，6个月内磨损量达0.3mm，导致转向卡滞。

支架疲劳：

S-N曲线分析：铸铁支架在10⁵次循环下的疲劳极限为80MPa，超限使用将引发裂纹扩展；

应力集中：支架圆角半径每减小0.5mm，疲劳寿命降低40%。

轮体偏磨：

接触应力分布：转向时轮体边缘接触应力可达中心的2.5倍，导致局部材料剥离；

磨损速率：硬质地面（如环氧地坪）上的偏磨速率是软质地面（如PVC地板）的3倍。

二、转向系统设计的工程化方法论

工业脚轮的转向设计需遵循“需求分析-参数优化-仿真验证-实物测试”的闭环流程。

1. 需求分析：从场景到指标的映射

场景分类与指标设定：

场景类型 核心需求 关键指标

自动化仓储AGV 高频次转向、精准定位 转向力矩≤5N·m、重复定位精度±0.5°

重型叉车 大负载、抗冲击 支架屈服强度≥300MPa、抗冲击能量≥50J

医疗设备 低噪音、洁净度 噪音≤55dB、表面粗糙度Ra≤0.8μm

2. 参数优化：基于多目标遗传算法的设计

优化变量：

轴承类型（深沟球轴承/角接触轴承）

支架壁厚（3-8mm）

转向偏心距（5-15mm）

轮体硬度（Shore A 70-95）

约束条件：

成本≤$15/只

寿命≥3年（按每日8小时计算）

优化结果示例：

某AGV脚轮通过算法优化后，转向力矩降低18%，支架重量减轻12%，疲劳寿命提升25%。

3. 仿真验证：动力学与有限元分析

动力学仿真：

使用ADAMS软件模拟转向过程，分析轮体与地面的接触力分布；

典型案例：某款脚轮在仿真中发现，转向时轮体边缘接触应力峰值达120MPa，超出材料屈服强度，优化后应力降至90MPa。

有限元分析（FEA）：

对支架进行拓扑优化，去除20%非关键材料，同时保持强度不变；

热-力耦合分析：预测轴承在高速转向下的温升（通常不超过80℃），避免润滑剂失效。

三、材料与工艺的创新突破

1. 高性能轴承材料

陶瓷轴承：

氮化硅（Si&

某品牌AGV脚轮采用陶瓷轴承后，转向寿命从2年延长至5年。

自润滑轴承：

聚四氟乙烯（PTFE）复合材料可在无润滑条件下工作，适用于食品、医药等洁净场景；

实验室数据：自润滑轴承的磨损速率仅为传统轴承的1/10。

2. 轻量化支架设计

镁合金支架：

密度1.74g/cm³，比铝合金轻30%，强度相当；

某物流机器人脚轮采用镁合金支架后，整体重量减轻15%，能耗降低8%。

3D打印钛合金支架：

通过拓扑优化实现复杂晶格结构，强度提升20%，重量减轻40%；

成本挑战：单只支架打印成本高达$50，需通过批量化生产降低成本。

3. 智能转向系统

力反馈转向机构：

通过扭矩传感器实时监测转向力矩，自动调整助力大小；

某电动叉车采用该技术后，操作员疲劳度降低40%。

电磁阻尼转向：

在高速转向时自动增加阻尼，防止侧翻；

实验数据：电磁阻尼系统可使AGV的转向稳定性提升30%。

四、行业案例：从失败中汲取的教训

案例1：某自动化仓库AGV脚轮偏磨事故

背景：某电商仓库投入100台AGV，3个月内50%的脚轮出现偏磨，导致定位精度下降。

原因分析：

转向支架偏心距设计过小（仅5mm），转向时轮体与地面摩擦力分布不均；

地面平整度超差（局部高低差达3mm），加剧偏磨。

解决方案：

将偏心距调整至10mm，优化轮体胎面花纹；

增加地面激光平整度检测，确保高低差≤1mm。

案例2：某重型叉车转向支架断裂事件

背景：某港口使用的10吨级叉车，在连续作业2个月后，转向支架突然断裂。

原因分析：

支架材料选用Q235碳钢，屈服强度不足（实测235MPa，低于设计要求的300MPa）；

转向角度超限（实际使用中达到±45°，超出标准±35°）。

解决方案：

更换为Q345低合金高强度钢支架；

安装转向角度限位器，防止超限使用。

案例3：某洁净车间脚轮噪音超标问题

背景：某半导体工厂的洁净车间内，设备脚轮噪音达65dB，超出车间要求的55dB标准。

原因分析：

轴承选用普通钢球，与保持架碰撞产生高频噪音；

轮体材料为普通橡胶，与地面摩擦产生低频噪音。

解决方案：

轴承改为陶瓷球+尼龙保持架组合，噪音降低10dB；

轮体更换为聚氨酯包胶，噪音再降低5dB。

五、转向系统维护的标准化流程

日常检查：

转向灵活性：手动推动设备，感受转向阻力是否均匀；

异响检测：在安静环境下倾听轴承是否有异常摩擦声。

定期维护：

轴承润滑：每3个月补充一次高温锂基润滑脂；

支架紧固：每6个月检查支架螺栓扭矩（标准值：M8螺栓扭矩20-25N·m）。

寿命管理：

建立脚轮档案，记录使用时间、负载、转向次数；

当转向力矩超过初始值的150%时，立即更换脚轮。

结语：转向系统的“不可能三角”破局

工业脚轮的转向系统设计，本质上是在灵活性、耐用性与成本之间寻找最优解。随着新材料（如碳纤维复合材料）、新工艺（如增材制造）与新技术（如智能传感）的融合，这一“不可能三角”正在被逐步打破。对于工程师而言，唯有深入理解转向系统的力学本质、材料特性与失效机理，才能在复杂多变的工业场景中，设计出既灵活又耐用的脚轮产品。

未来展望：

自适应转向系统：根据负载与地面条件自动调整转向阻力；

能量回收转向：将转向过程中的机械能转化为电能，延长设备续航；

预测性维护：通过物联网实时监测转向性能，提前预警潜在故障。

工业脚轮的每一次转向，都是对工程师智慧的考验。唯有敬畏科学、尊重规律，方能在灵活与耐用的平衡中，走出一条创新之路。
